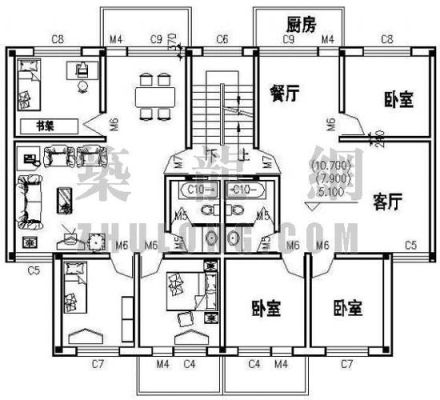

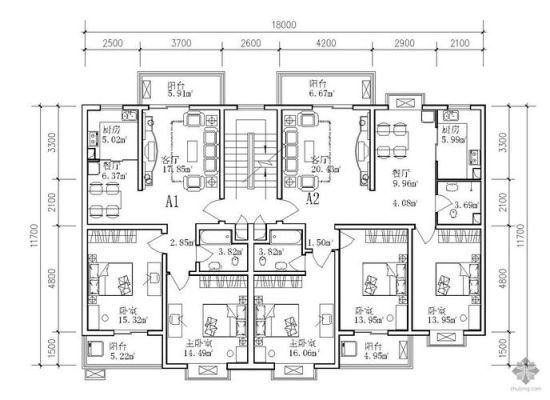

小小鸟 装修知识 2024-09-16 23:12:36 41 0 建筑平面图标注的尺寸有外部尺寸和内部尺寸。 1、外部尺寸 在水平方向和竖直方向各标注三道。最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。 2、内部尺寸 应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。 3、标高、门窗编号 平面图中应标注不同楼地面高度房间及室外地坪等标高。为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。 4、剖切位置及详图索引 为了表示房屋竖向的内部情况，需要绘制建筑剖面图，其剖切位置应在底层平面图中标出，其符号为“ ”，其中表示剖切位置的“剖切位置线”长度为6～10mm；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm。 5、轴线、外边线、墙体厚度、门窗洞口、预留洞、垛子等。
楼层平面图通常分为A0，A1，A3，A4。
国家制图标准规定图纸幅面和格式(GB/T 14689-1993)规定为：A0、A1、A2、A3、A4等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。
这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面， 也允许以基本幅面的短边的整数倍加长幅面。
到此，以上就是小编对于210平方房子设计平面图纸的问题就介绍到这了，希望介绍的1点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
