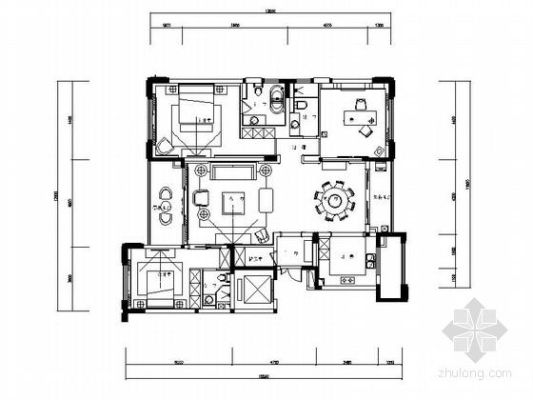

在使用AutoCAD绘制室内平面图的时候,我们首先需要进行轴网的绘制,轴网是建筑制图的基础也是图纸的参照。
完成轴网的编辑生成,我们就可以利用轴网进行参考,进行墙体的绘制,轴网一般为墙体的辅助,沿着轴网绘制出房间以及走廊。
完成墙体的绘制以后,室内平面图就有了空间,之后我们就可以选择门窗命令,对墙体添加房间门,让平面图形成功能,在门窗设置窗口调整宽度即可放置门。
在放置房间门的时候,我们可以在窗口左下角调整房间门的放置方式,可以选择自由放置,从而随意布置房间门,也可以固定位置或者等距布置。
完成房间门的绘制,我们就可以在门窗窗口下方,点击窗户图标,即可进入到窗户的添加页面,依旧在窗口中设置窗户宽度即可。
在建筑中的合适位置放置窗户,这样室内平面图就有了空间以及门窗,平面图的房间就会变成比较完成的功能空间。
简单的绘制平面图比较简单,为了让平面图更加具体,我们还需要对平面图的合适位置进行尺寸标注,在尺寸标注菜单中点击进入门窗标注。
门窗标注命令中,我们只需要绘制一条直线,穿过需要标注的墙体,系统就会自动生成墙体以及墙体上的门窗标注。
