小小鸟 装修知识 2024-09-21 10:37:18 50 0 低压断路器的主要参数及表示
符号：Un 含义：额定电压
解释：在规定的条件下，保证电器正常工作的工作电压值。交流三相电路是指电路的线电压 。
符号：Uj 含义：额定绝缘电压
解释：在规定的条件下，用来度量电器及其内部件的不同电位部分的绝缘强度、电气间隙和爬电距离的电压值。

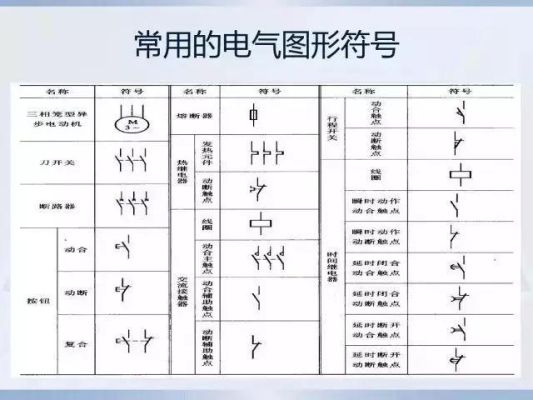

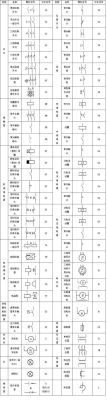

低压断路器在电气图纸中通常用特定的符号和图形表示。以下是低压断路器的常见符号和图形：
1. 符号表示：
- 常开断路器符号：一个矩形表示，内部有一条斜线，表示断开状态。
- 常闭断路器符号：一个矩形表示，内部没有斜线，表示闭合状态。
- 二极断路器符号：两个相连的矩形表示，一个矩形有一条斜线，表示断开状态，另一个矩形没有斜线，表示闭合状态。
2. 图形表示：
- 常开断路器图形：通常用一个开关图标表示，表示断开状态。
- 常闭断路器图形：通常用一个闭合的环图标表示，表示闭合状态。
- 二极断路器图形：通常用两个相连的开关图标表示，一个开关图标表示断开状态，另一个开关图标表示闭合状态。
这些符号和图形可以根据具体的标准和设计规范有所不同。在实际的电气图纸中，应根据所使用的标准和规范进行符号的选择和绘制，以确保准确的表示和理解。
