小小鸟 装修知识 2024-11-24 00:39:32 77 0 开关变压器是通过控制开关管的脉冲宽度来控制输出电压大小的。
先来介绍一下电压可调开关电源原理是什么 ，这样就能更深入了解和使用，也体会一下它的神奇之处。
电压可调开关电源是在稳压开关电源的基础上将电压展宽，实现输出电压大范围可调（一般可0V~额定值连续调节）的一种电源。主要由电压基准源、调整管、误差放大、电压取样以及电流取样组成，电压可调开关电源一般是采用改变取样电路的分压比例来实现输出电压的调节。
接着来说说开关电源之电压调节方式，一般有三种：手旋电位器、外接多圈电位器、模拟信号控制。
1、开关电源之电压调节方式之手旋电位器，在电压可调电源的输出端右侧，有一个蓝色电位器，一般情况下直接用螺丝刀旋动电位器就可以调节输出电压大小，往顺时针方向调节输出电压逐渐变大。
2、开关电源之电压调节方式之外接多圈电位器,在蓝色电位器处接触一个多圈电位器，可直接手旋调节输出电压大小,相对于手旋电位器而言，操作更便捷。
3、开关电源之电压调节方式之模拟信号控制，模拟信号控制一般指0-5V或0-10V模拟信号，比如华尧0-12V电压可调电源通过改接0-5V模拟信号后，模拟信号1V相应控制电源输出2.4V，模拟信号3V相应控制电源输出7.2V。
电压可调开关电源可应用于哪些地方呢？电压可调开关电源其特点在于输出电压连续可调，因此在需电压不断调节的场所应用优势较为明显。如产品测试仪器、产品老化测试、电机调速、LED调光、冲床、电磁阀、磁粉离合器、激光设备等。成良电源的产品应用广泛，3d打印机，工控设备等等。
可调直流稳压电源是采用当前国际先进的高频调制技术，其工作原理是将开关电源的电压和电流展宽，实现了电压和电流的大范围调节，同时扩大了目前直流电源供应器的应用。直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重
开关电源通过对占比的空调节，就能达到稳定的目的，当负载加大，输出电压被拉低，通过反馈，脉宽调制器让开关管导通时间延长，占空比变大，导致输出电压又变高，实现输出电压稳定，当负载变小，占空比变小，导致输出电压又变低，这样输出电压不随负载的变化而变化，实现了输出电压稳定的目的。
当输入电压Vdc不稳定，输入电压变大或变小，脉宽调制器将以同样的比例增大或减小输出脉冲宽度，导致开关管导通或截止时间变化而变化，实现了输出电压稳定的目的。

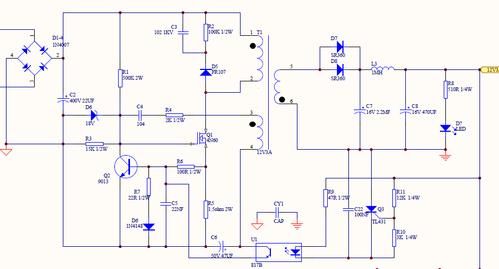

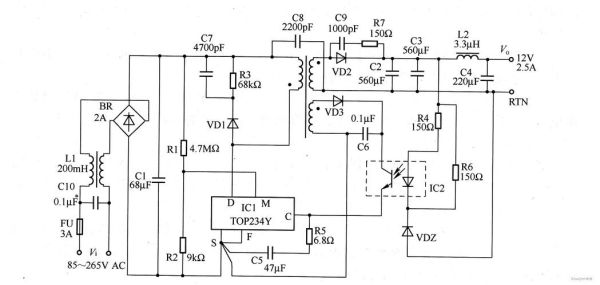

12V触发开关电源电路原理分析：该开关电源属于小功率开关电源，输入220V交流市电，输出12V直流电，最大输出电流1.3A,主要应用于小型设备的供电，比如楼宇监控设备等。

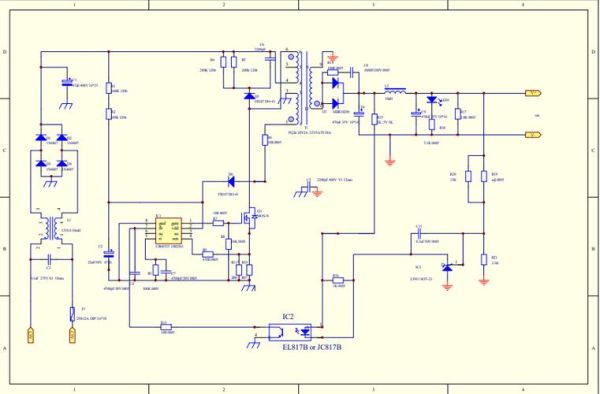

其控制核心器件为脉宽调制集成电路(内含振荡器、脉宽调制比较器、逻辑控制器，具有过流、欠压等保护控制功能)。
到此，以上就是小编对于12v开关电源原理图设计方案的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
