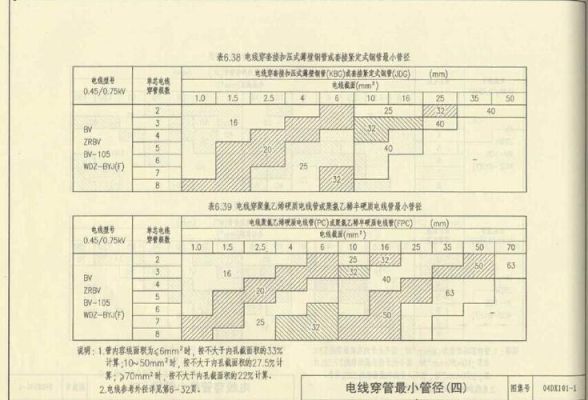

小小鸟 装修知识 2024-09-20 16:45:44 56 0 SC是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设。SC是普通焊接钢管，等于水专业的DNSC是焊接钢管暗敷，一般管壁都是比较厚的，S代表管材，C代表敷设方式。SC20的意思是：sc20在电气图纸中标示公称口径为DN20的焊接钢管。sc表示焊接钢管，RC表示为镀锌钢管。行业标准按内径考虑，SC20说的是内径20mm的钢管。SC20是电气配管的国标表示。根国标图集00DX001《建筑电气工程设计常用图形和文字符号》中规定：SC表示焊接钢管敷设，SC20表示DN20的焊接钢管；MT表示电线管敷设；PC表示塑料管敷设；FPC表示穿半硬聚氯乙烯管敷设；MR表示金属线槽敷设；CT表示电缆桥架敷设；PR表示塑料线槽敷设；KPC表示穿聚氯乙烯塑料波纹电线管敷设；CP表示穿金属软管敷设；CE表示混凝土排管敷设。
SC是国标规定的线路敷设方式字母代号之一，表示导线是穿钢管敷设。SC是普通焊接钢管，等于水专业的DNSC是焊接钢管暗敷，一般管壁都是比较厚的，S代表管材，C代表敷设方式。 SC20的意思是： sc20在电气图纸中标示公称口径为DN20的焊接钢管。 sc表示焊接钢管，RC表示为镀锌钢管。行业标准按内径考虑，SC20说的是内径20mm的钢管。SC20是电气配管的国标表示。 根国标图集00DX001《建筑电气工程设计常用图形和文字符号》中规定：SC表示焊接钢管敷设，SC20表示DN20的焊接钢管；MT表示电线管敷设；PC表示塑料管敷设；FPC表示穿半硬聚氯乙烯管敷设；MR表示金属线槽敷设；CT表示电缆桥架敷设；PR表示塑料线槽敷设；KPC表示穿聚氯乙烯塑料波纹电线管敷设；CP表示穿金属软管敷设；CE表示混凝土排管敷设。
回答如下：镀锌钢管在图纸上的标注符号通常为"GALV"或"GZ"。这些标注符号可以在图纸上的管道线上方或下方的箭头旁边或沿着管道线的一侧进行标注。
是什么？通常是“GZ”或“DZ”，其中“GZ”表示热镀锌，而“DZ”表示电镀锌。
这样的标注符号可以清晰地指示出钢管的表面处理方式，帮助工程师和施工人员正确理解图纸并进行相应的工作安排。
此外，在图纸上的标注还可能包括其他相关信息，如管径、壁厚等，以便于准确的安装和使用。
镀锌管是按英寸标的(现在也有按公制尺寸)如1/2管，称15mm，外径是21.25mm。3/4管，称20mm，外径是26.75mm。1寸管，称25mm，外径是33.5mm。2寸管，称50mm，外径是60mm。4寸管，称100mm，外径是114mm等。
而PVC塑料管尺寸是按公制毫米耒标称，是指外径尺寸，25指外径25mm，50指外径50mm，100指外径100mm。
1.5寸镀锌管内径约40mm 外径大约48mm。
镀锌管基本知识

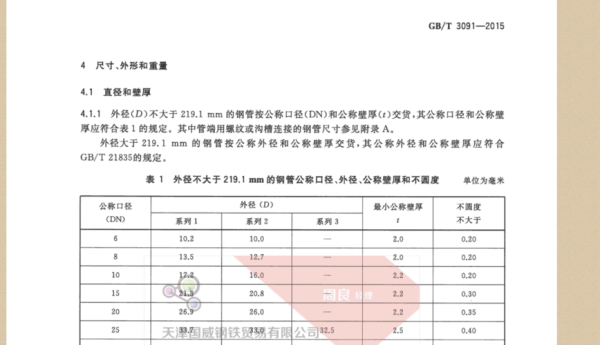

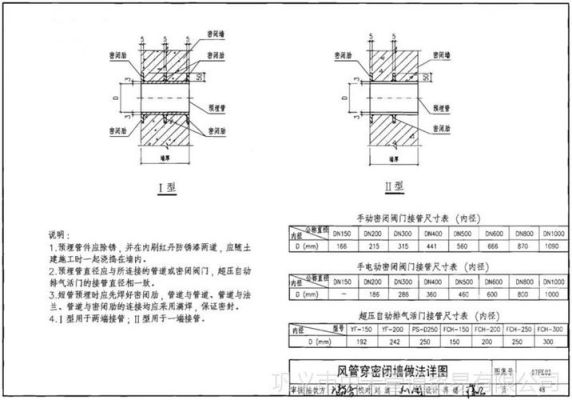

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用
字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为 5MM，用 D108*5 表示，塑料管也用外径表示，如 De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称为 100MM 的无缝钢管邮102*5、108*5 等好几种，108 为管子的外径，5 表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号 DN 表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
到此，以上就是小编对于镀锌管门设计图纸大全的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
