给排水管网图上的X,Y各代表什么？

这两个是坐标位置，一个是X轴坐标，一个Y轴坐标，两个坐标决定一个点表示检查井所在的具体位置。

市政排水工程图纸标注高程hw、hd、he、hn、hs是什么意思？

Hs是指设计高程。Hd为与之对应的地面标高。Ht,At,Hw,Aw分别代表填方的高度,填方的面积,挖方的高度和挖方的面积.一般的H代表高度,A代表面积,下标的w,t分别是挖和填的声母,代表挖和填.

污水管道图纸怎么看？

您好，污水管道图纸是工程设计的一部分，通常包括管道的布局、尺寸、管材、连接方式、坡度、阀门、检修井等信息。以下是如何读取污水管道图纸的步骤：

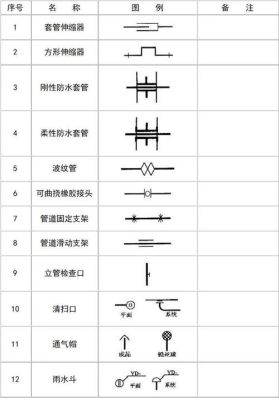

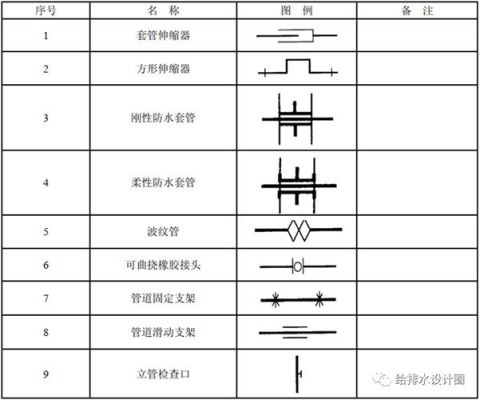

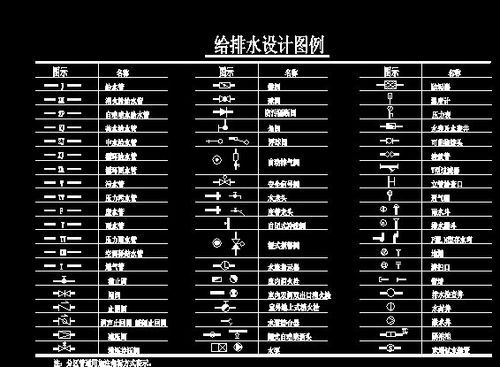

1. 熟悉图例：图例是图纸上的符号解释，包括管道、阀门、检修井等的标识。要先熟悉图例，才能正确理解图纸。

2. 确定管道布局：根据图纸上的管道线路，确定污水管道的走向和位置。

3. 确认管道尺寸：根据图纸上的尺寸标识，确定污水管道的直径、壁厚等尺寸信息。

4. 确认管材和连接方式：根据图纸上的标识，确定管道采用的材料和连接方式。

5. 确认管道坡度：根据图纸上的标识，确定管道的坡度，以保证污水能够顺畅流动。

6. 确认阀门和检修井：根据图纸上的标识，确定管道中的阀门和检修井的位置和类型。

7. 结合图纸和实际情况：在读取图纸时，要结合实际情况进行判断和理解，以确保管道设计符合实际需求。

需要注意的是，污水管道设计需要满足相关标准和法规的要求，因此在读取图纸时，也需要了解相关的设计规范和标准。

看污水管道图纸的方法：

查看设计图纸：施工图纸是污水管道施工的依据，通过查看设计图纸可以了解管道的直径、材料、走向、井室位置等。

观察图纸：查看设计图纸时，应注意管道的标高、坐标、尺寸、标注等内容，这些是确定管道位置和尺寸的重要依据。

了解管道用途：根据管道的用途和设计要求，确定管道材料、管壁厚度、连接方式等。

关注图例：施工图纸中一般会有图例，可以对照图例来查看管道的具体位置和构造。

注意细节：在查看设计图纸时，应注意管道的细节构造，如阀门、井室等的位置和连接方式。

了解其他构筑物：在施工图纸中，通常还会标注其他构筑物的位置，如水泵房、调节池等，可以一并了解。

看懂污水管道井图纸，首先找到你自己的位置设为坐标，然后找到距离你最近的污水管道，从这开始半径向外探索，最后就可以完全看懂

到此，以上就是小编对于污水管道设计图例大全的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
