小小鸟 装修知识 2024-09-16 22:48:42 73 0 钢结构没有图纸。因为如何更好的看懂是一个词语组合，图纸是一个名词是可供人们观看，钢结构是一个技术名词，图纸跟钢结构没有直接关联，两者不能混为一谈。
．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；
15．给水排水工程；16．AutoCAD绘图基础。
要最快看懂钢结构图纸，首先看底层平面图，要是开间比较大，大厅大开间房间比较多，就是属于底框结构或框架结构，然后看房屋类型，再继续看标准层平面图，根据结构说明判断结构类型，还要基础图以及结构布置图，其实更具体方法还有很多，判断最好的办法就是看结构说明了，直接表达出结构类型。
要看懂钢结构施工图，首先要看钢结构设计总说明，总说明中会介绍工程的概况、遵照的标准、参考的图集、焊接工艺的要求、预拼装的要求、防火的要求、摩擦系数的要求、涂装的要求等等。看施工图之前，必须要看钢结构设计总说明。

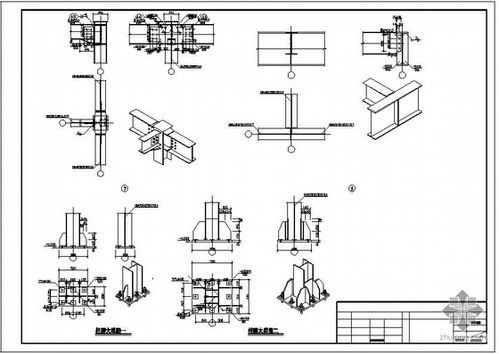

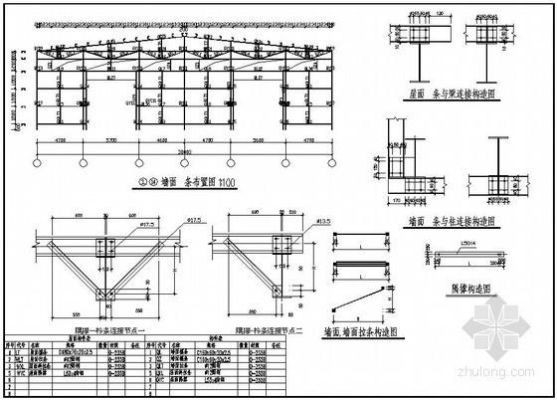

其次要能够看懂机械制图，要懂得三视图的几何关系、要能看懂剖面图、剖视图等等。如果你能看懂机械制图，那么看钢结构的图纸就没有什么太大的障碍。如果你不懂机械制图，那么你就要先补充这方面的知识。然后就是看钢结构的基础图、平面图、立面图，看平面图和立面图要配合节点图来看，才能把平面图和立面图看懂。
再次就是要看建筑制图的一些表示方法。比如节点图的索引的符号。还有就是要懂得焊接符号和焊接工艺。
只有这样才能把图纸看懂看透彻，最重要的就是多看图纸、不懂就问，不断的学习，识图能力就会慢慢增强。
确定绘制图样的数量 根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。图样的数量在满足施工要求的条件下以少为好。选择适当的比例。
进行合理的图面布置 图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。原理就是按照三视图绘制，
到此，以上就是小编对于设计制图房子三视图怎么画的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
