cad如何新建图形文件？设计cad产品图纸

文章目录

cad如何新建图形文件？

1

电脑打开AutoCAD软件

2

打开AutoCAD后，点击左上角的文件，然后选择文件中的新建。

cad一套图有哪些？

一套完整的施工图，根据其内容一般分为：

1、图纸目录

出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

2、设计总说明（即首页）

内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）

3、建筑施工图（简称建施）

包括总平面图、平面图、立面图、剖面图和构造详图。

4、结构施工图（简称结施）

包括结构平面布置图和各构件的结构详图。

5、建筑装修施工图（简称装修图）

什么是cad图纸？

cad图纸，指利用cad软件所绘制的工程方案图或施工图。

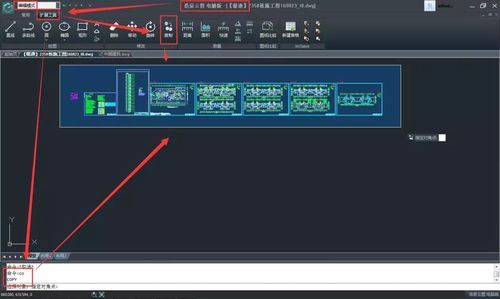

cad图，可供阅览，可反复修改，可存贮，可缩放打印成纸质图。如下图：

cad软件，是一款很实用、功能很强大的计算机辅助设计工具，可以自由地进行编辑、复制、粘贴、存贮、传输，多格式输出、打印；可轻松绘制线段、射线、直线，弧、圆、折线、方框等，可定义图层、色号、线型、线宽，可测长度、测角度、测面积，可预设各种图例、可自定义块、可打散、可填充。总之，能完成设计、修改、存贮，到输出的全过程。

CAD图是指使用CAD软件画的图，全名是计算机辅助设计，利用计算机对图形进行大小的调整以及编辑等工作。

到此，以上就是小编对于设计cad产品图纸怎么做的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
