钢结构屋面中的屋架，H400-600*200*6*10代表什么意思？钢结构屋架设计知识

文章目录

钢结构屋面中的屋架，H400-600*200*6*10代表什么意思？

这表示一段变截面梁，型式为H型：一端高度为400，另一端高度为600，翼缘板的宽度为200，腹板厚度为6，翼缘板厚度为10，单位为mm

钢屋架计算公式？

根据《建筑结构荷载规范GB50009》，钢屋架自重计算公式为：

pk=0.12+0.011L (kN/m^2)

式中，L——屋架跨度，以m计。

钢屋架工程量按重量计算：

一、图纸中有图的按图计算重量；

二、参照标准图集的查图集得出重量；

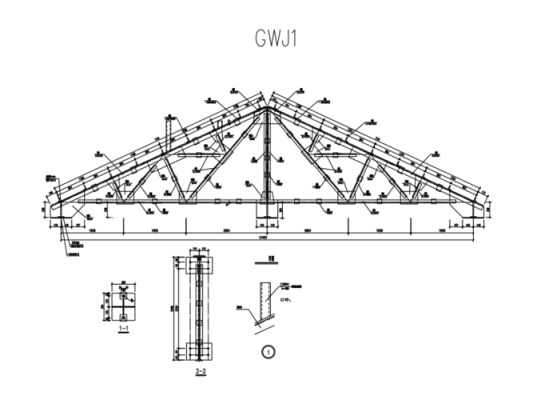

什么是钢结构屋架设计？

钢屋架适用于钢结构厂房陡坡平屋面的有檀屋盖管理体系，一般与柱头铰接连接，厂房的总体横向弯曲刚度较低，对简支钢屋架而言，载荷下的弯矩图是抛物线遍布，与三角形的外观设计相差较大，导致这类钢屋架弦杆受压不均，橡胶支座处内功很大，跨中内功较小，弦杆的横截面不可以充分运用，橡胶支座处上、下弦杆交角过小，内功又很大，橡胶支座连接点结构繁杂。

到此，以上就是小编对于钢结构屋架施工图详解的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
