小小鸟 装修知识 2025-04-13 06:37:36 93 0 电缆支架安装时的过程与规范
立柱安装：在安装电缆支架之前需要在立柱背面线检查是否有安装孔，根据图纸设计要求，用螺栓把立柱固定在墙上。螺栓和立柱之间必须假装垫片，减少螺栓的机械应力。近可能的把槽型立柱紧贴墙面。
电缆安装：将电缆放置到电缆支架安装的预定位置。
电缆沟支架如何规范安装：
1）电缆桥架及线槽敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。
2）根据电缆桥架及线槽敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。
3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。
4）不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：
（1）1kV 以上和1kV 及以下的电缆；
（2）同一路径向一级负荷供电的双回路电缆；
（3）应急照明和其他照明的电缆；
（4）电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。
5）在工程条件下安装或检修不需考虑附加集中荷载时，电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。
角铁，胀栓。

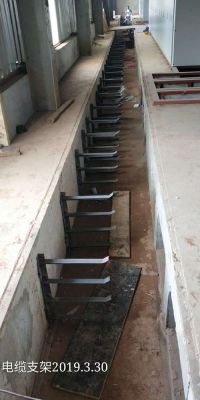

三根角铁，一横一竖一斜。在竖的上面开两个孔，打胀栓。1、电缆沟支架多少米设一个间距80厘米。

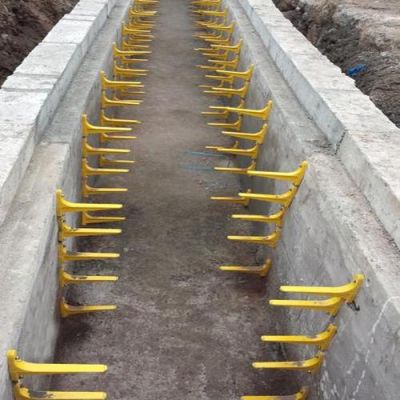

电缆沟，电缆渠道的净宽及电缆型号大小选择支架规格。内SFZ–3/540支架适用于放置三根电缆容，SFZ–2/430支架适用安置二根电缆。如有特殊要求，可根据实际情况定制。安装宜水平走向，如倾斜则需采用其他措施固定电缆。
要求平衡、竖直，同侧支架水平间距80厘米，双侧支架错开安装，保证支架均衡承载。支架预埋时须保证支架基座与砌墙混凝土充分咬合、密实、与固定墙面保持直角状态，保证底座受力面积，避免扭曲。铺设电缆时，宜采用自上而下铺设，拖动电缆时宜水平拖动。
