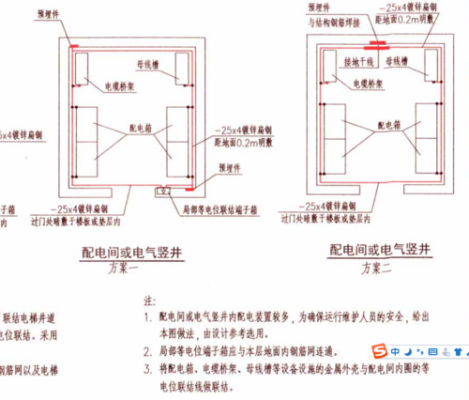

小小鸟 装修知识 2024-11-24 00:42:19 71 0 在建筑物电井内垂直布置一条40*4的镀锌扁钢，下端与基础接地网焊接连接，每一层再用40*4扁钢距地面0.3米沿墙面布置一圈，然后与垂直扁钢焊接，过电井门处可以沿底板过度。
在建筑物电井内垂直布置一条40*4的镀锌扁钢，下端与基础接地网焊接连接，每一层再用40*4扁钢距地面0.3米沿墙面布置一圈，然后与垂直扁钢焊接，过电井门处可以沿底板过度。

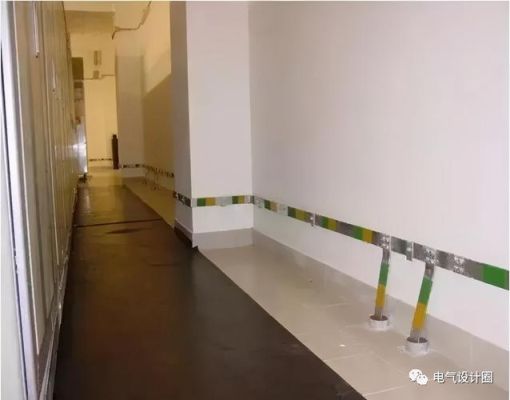

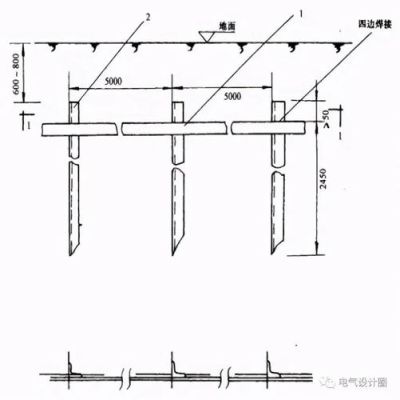

电井内设计的扁铁接地一般是竖向明敷设，然后每层在地面抹灰下环绕一圈，与竖向的焊接或者卡接。并在每层距地300出焊出一根扁铁接入leb箱。焊接处做防腐处理。
1、防雷接地 ：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
3、安全保护接地 ：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一 些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
4、直流接地 ：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
6、屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
7、功率接地系统 ：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
整定是指电气设备在投入正常运行前必须先测试设备正常运行电流的大小，是否在上级保护开关的整定电流范围之内。因为电气设计的理论值和设备的运行值是存在客观偏差的，如果这个偏差过大，超过了整定值，就会触发继电保护设备的动作，从而保护人身设备安全。
整定流程：
故障特征量指系统发生故障时，存在明显变化趋势，并且能够快速反映故障特征的电气量。在交流输电系统中，短路电流、短路电压、零序电流、差动电流等均属于故障特征量。交流保护就是以这些故障特征量为依据构成保护判据，并计算保护定值。这种交流保护整定方法主要适用于针对特定故障设立的保护，其突出特点是故障严重程度直接影响定值。
参考交流保护的整定方法，将故障特征量应用于高压直流输电保护整定中，提出基于故障特征量的整定流程。该整定流程适用于线路保护与差动类保护。
在高压直流输电系统中，典型的故障特征量包括直流电压幅值、直流电流、直流电压变化率和差动电流等。保护分类中，线路保护与差动类保护是针对特定故障设置的保护。线路保护用于检测直流输电线路上发生的接地故障，通过测量直流线路电与直流线路电流构成判据；差动类保护用于检测所在区域的接地故障，通过测量差动电流构成判据。
基于故障特征量的整定流程中，影响因素分析与仿真条件制定是核心，主要研究方法为PSCAD/EMTDC 时域仿真。影响因素分析包括两个方面，分析故障特征量在同一类型故障期间的变化趋势与归纳故障特征量在不同类型故障下的变化规律。通过影响因素分析，找出影响保护定值的故障，确定这些故障的基本信息，如故障位置、接地电阻和系统运行方式等。依据故障对保护定值的影响程度制定仿真条件。一般严重故障对定值影响小，轻微故障对定值影响大，因此制定仿真条件时重点考虑轻微故障。由于直流系统非线性的特点，定值校验不宜采用灵敏度系数计算等方法，可采用定值代入仿真模型，验证动作情况的方法。保证区内故障正确动作，区外故障正确不动作即可。
根据影响因素分析确定的仿真条件具有通用性，即不同工程中同一种保护的整定可使用相同的仿真条件。因此，应用该整定流程对多个工程进行整定时，同一种保护的影响因素分析只需进行一次，减少了工作量，显著提高整定效率。
