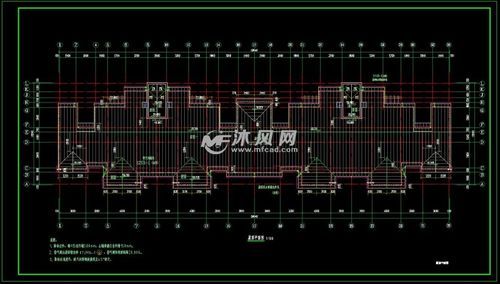

屋顶总平面图怎么看？

屋顶平面图，主要看如下内容：

1、轴线定位，出屋面的楼梯间、电梯间等的位置；

2、檐口宽度，女儿墙的布置，变形缝处理方法；

2、屋面上的烟囱、排气孔、上人孔、消防梯、插旗孔等的位置、做法；

3、屋面上的避雷设施的布置、做法；

4、屋面防水层做法，找坡方法、坡度、坡向，集水沟做法；

5、雨水排水口的位置，落水管做法。

怎样看懂建筑屋顶图纸？

这是一个系统工程，聪开始识图到能读懂图再到能够指导施工是个繁琐的工程，跨专业熟悉规范个正确查找图集缺一不可，所以不是三言两语就能够表达出来的

拿着图纸到施工现场实地比对，就能很快看懂建筑图纸。这样最快。

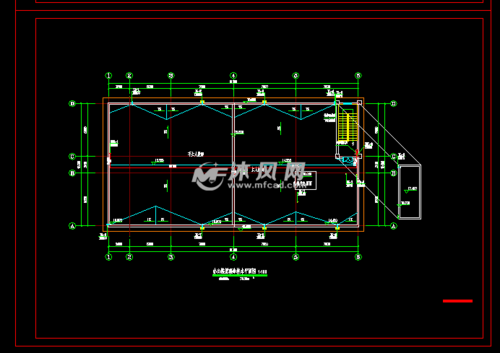

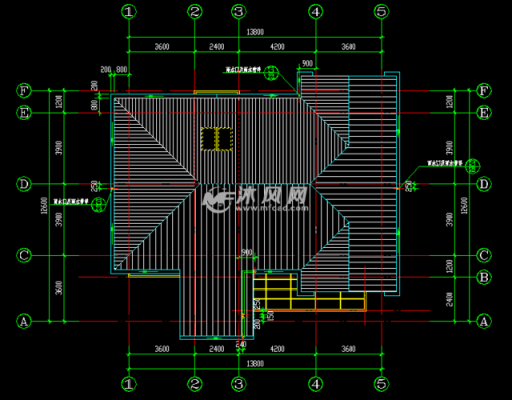

屋顶平面图上需要画些什么？

屋顶平面图上需要画屋顶坡度，沿沟及其排水方问，屋顶标高，四周女儿墙，出屋顶楼梯间，屋顶水箱，管道井出气口，屋面做法详图索引，女儿墙详图索引，屋顶内外沿沟详图索引。消防管，落水管位置。屋顶平面图是建筑专业中主要施工图，显示房屋层数，高度，屋面防水做法。
