小小鸟 装修知识 2025-04-05 02:47:59 121 0 室内设计中的施工图主要是画平面图（布局、分格状况等）、立面图（造型、不同材质布局、分格等）、剖面图（内部做法）、节点详图（就是节点大样图）。
这些都用CAD黑白图表示，其中有许多图例、符号等都必须采用《制图规范》中规定的图形、符号，不能向效果图那样任你发挥。
1、设计说明
2、材料表、门窗表
3、平面布置图
4、天花布置图
5、综合天花图
6、立面图，节点详图
7、电气图（强、弱电系统图）
8、给排水图（平面及系统图）
9、暖通图（平面及系统图）
10、消防图（自动报警平面、系统说明；自动喷水平面及系统图；消火栓平面及系统；防排烟平面及系统）
施工图在室内装修施工中是不可缺少的重要技术文件，包括平面图、顶平面图、立面图、剖面图、节点图、家具图和水电图等，图中除了标明各部位尺寸外，还有各种装修材料的施工方法。由此看出装修工程涉及面广，不仅与建筑结构有关，也与各种钢、铝、木结构有关，还与家具及各种配套产品有关。因此在装修施工图中有建筑制图、家具制图和机械制图等几种制图标准并存的现象，从而形成了室内装修施工图自身的特点。
1．平面图平面图是将建筑室内空间，经过门窗洞口沿水平方向切开，移去上面部分所得到的水平剖面图。图中应将建筑墙体、门窗、室内家具及其摆放物品清楚地表现出来，主要表现内容有三大类：建筑结构及尺寸；装修布局和装修结构以及尺寸关系；室内家具与其它陈设物品的安放位置及尺寸关系。
2．顶平面图
顶平面图是将建筑物室内的吊顶棚面向地面投影，而得到的投影视图。主要表现内容有：顶棚装修造型式样与尺寸；所用的材料的品种与规格；灯具式样、规格及位置；空调风口位置、消防报警系统及音响系统的位置；吊顶剖面图的剖切位置和剖切面编号等。
3．立面图立面图是建筑物室内墙面与物体的正立投影图。它主要表现内容有：建筑室内各墙身、墙面以及各种设置的相关尺寸、相关位置；墙面造型的式样及所需材料与工艺要求；墙面与吊顶的衔接收口方式；门、窗、隔墙、装修隔断物等设施的高度尺寸和安装尺寸；墙面所用的设备的位置尺寸、规格尺寸；建筑结构与装修结构的连接方式、衔接方法、相关尺寸。

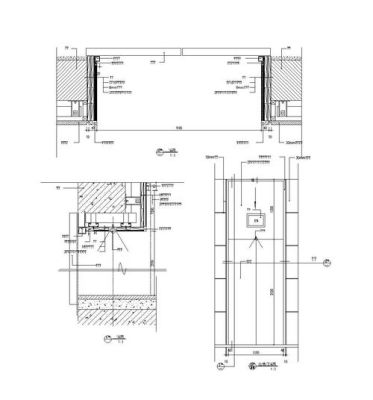

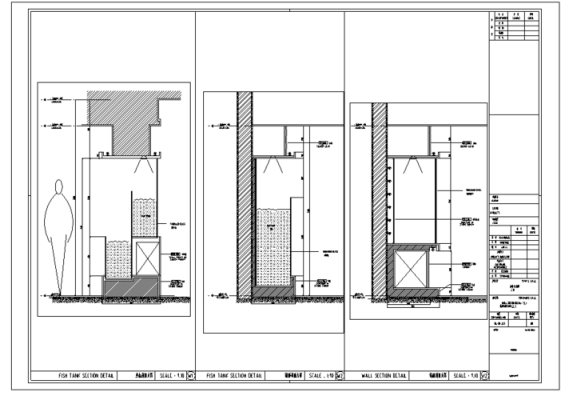

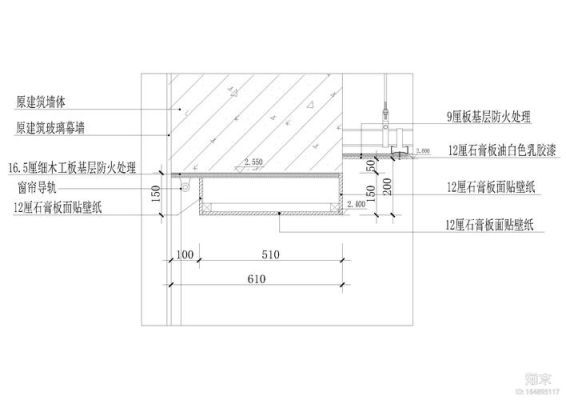

4．剖面图与节点图
剖面图是将装修面整个剖切或局部剖切，以表达其内部结构的视图。节点图是将两个或多个装修面的交汇点，接垂直或水平方向切开，并以放大形式绘出的视图。主要表现的内容有：装修面或装修形体本身的结构形式；材料情况与主要支承物体的互相关系；装修构件或配件局部的详细尺寸、作法及施工要求；装修结构与建筑结构之间详细的衔接尺寸与连接形式；装修面之间的收口、收边材料与尺寸；装修面上的设备安装方式或固定方法；装修面与设备间的收口收边方式等。
另外，家具配置一般是购买成品，则不必画出设计图。若需画出，它主要包括立体图、组装图、节点图。水、电施工在室内装修中也常由专业队伍或专业人员进行的，水电图主要包括给排水施工图、电气施工图。
