什么是给水排水系统.简述其包含的五个子系统？什么是给排水系统设计

文章目录

什么是给水排水系统.简述其包含的五个子系统？

给水排水系统是指建筑物内部用于供应清洁饮用水和处理废水的系统。它包含以下五个子系统：

1、给水系统：将城市自来水引入建筑物内部，供应冷热水，包括水管、水泵、水箱等设施。

2、排水系统：将建筑物内部产生的废水、污水和厕所排泄物排放到污水处理站或下水道中，包括排水管道、沉淀池、隔油池等设施。

3、雨水收集系统：收集建筑物屋顶和附属空间的雨水，减轻排水系统的负荷，包括雨水收集装置、雨水蓄积池等设施。

4、消防给水系统：为了满足消防水源要求而设置的特殊给水系统，包括消火栓、喷淋系统、消防水泵等设施。

5、冷却循环水系统：用于建筑物内部的冷却设备，如制冷机组、空调系统等，提供冷却水资源的系统，包括循环水管道、冷却塔等设施。

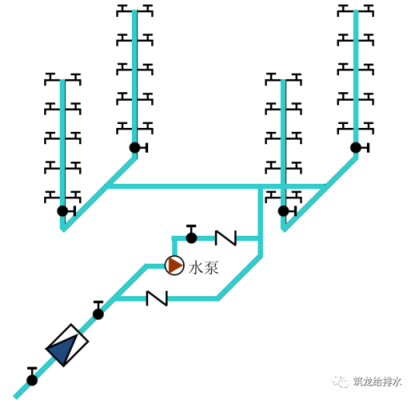

给排水平面图及系统图如何看？

给排水平面图和系统图是建筑设计中的重要部分，一般用于方便工程师、商人和施工人员了解建筑物内部的给水、排水和污水系统。以下是如何看给排水平面图及系统图的基本步骤：

确认图例：在查看给排水平面图或系统图之前，需要确认对应的图例，以方便理解不同符号代表的含义。

了解管道类型：给排水系统包括水管、排水管和污水管等几种类型，需要针对不同的类型，有目标地寻找相应的符号表示和标记。

查看管道布局：根据图上的线条和符号，可以了解管道如何布置、连接和运作。水管、排水管和污水管等通常按照一定的路线、管径和坡度设置，需要仔细观察并理清逻辑连通关系。

分辨设备和阀门：除了管道外，给排水系统中还有很多设备和阀门，例如水龙头、管道旁的水表、消防栓、安全阀、逆止阀等。这些设备在给排水系统中具有不同的作用，也需要进行认识和区分。

给排水指的是什么？

给排水一般指的是城市用水供给系统、排水系统（市政给排水和建筑给排水)，简称给排水。给水排水工程研究的是水的一个社会循环的问题。

供排水是指城市供水，污水处理，排水和节水实现有机结合，对城市水资源开发，利用和保护实现统一管理。

所以，给排水和供排水的区别，给排水一般指的是城市用水供给系统、排水系统（市政给排水和建筑给排水)，简称给排水。供排水是指城市供水，污水处理，排水和节水实现有机结合，对城市水资源开发，利用和保护实现统一管理。

给排水：是指给水系统由水平干管、立管和支管等组成的管道系统和排水系统的简称

到此，以上就是小编对于给排水系统设计原则的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
