小小鸟 装修知识 2024-11-24 00:16:54 139 0 物业要求交的那个水电图，可以说是建筑水电竣工图。

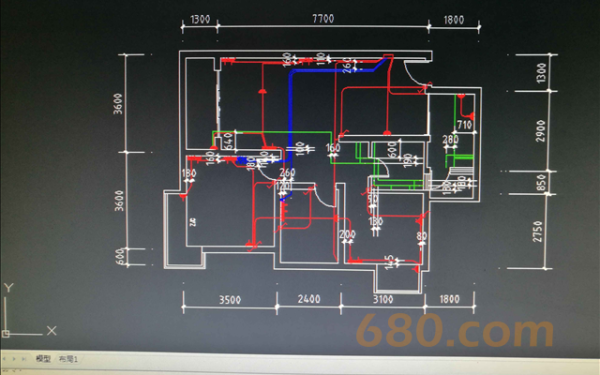

水电图是在你的房间结构图上，画出水电的线路走向，开关节点，表具闸箱的图纸以及图纸说明。竣工图图纸说明主要事项：一、给排水、电气设计内容
二、水管、导管、导线、配件选用及敷设方法
三、给排水洁具、电气设备安装高度
四、图纸变更内容
五、施工操作规范
六、其它特殊说明
在建筑物电井内垂直布置一条40*4的镀锌扁钢，下端与基础接地网焊接连接，每一层再用40*4扁钢距地面0.3米沿墙面布置一圈，然后与垂直扁钢焊接，过电井门处可以沿底板过度。
在建筑物电井内垂直布置一条40*4的镀锌扁钢，下端与基础接地网焊接连接，每一层再用40*4扁钢距地面0.3米沿墙面布置一圈，然后与垂直扁钢焊接，过电井门处可以沿底板过度。
电井内设计的扁铁接地一般是竖向明敷设，然后每层在地面抹灰下环绕一圈，与竖向的焊接或者卡接。并在每层距地300出焊出一根扁铁接入leb箱。焊接处做防腐处理。
1、防雷接地 ：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
2、交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
3、安全保护接地 ：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一 些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
4、直流接地 ：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
5、防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
6、屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
7、功率接地系统 ：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
