消防图纸Z代表什么意思？（消防设计表示图）

1. 消防图纸Z代表什么意思？
2. 消防上喷和下喷图纸怎么显示？
3. 消防图纸符号si代表什么？

消防图纸Z代表什么意思？

这个消防图纸上在电气线路上的z指的是报警线路，方框中的指的是自动报警控制器，水系统的z指的是自来水管道。

消防图纸的z在自动报警图纸中代表的是报警控制器，如果有特殊的用途的，一般在设计说明中的图例单独标示的自动喷淋管道是消防喷淋防火系统的末端排水管。消防图纸Z是消防喷淋防火系统的重要组成部分之一，消防图纸Z通常与主干管道及喷淋头联合使用。消防给水干管就是消防管道得主管道；

消防上喷和下喷图纸怎么显示？

在图纸上，消防上喷和下喷分别用上箭头和下箭头来代替

消防上喷和下喷图纸通常在平面布置图中显示，其中上喷和下喷的位置、数量、直径和喷头类型等都需要标注清楚。

一般情况下，上喷的位置应该在天花板上方，下喷的位置则应该在地面以下，以确保消防水可以有效地覆盖到所有可能的火源。

此外，在图纸上还需要标注喷水方向、水流速度、水压等参数，以便在实际施工中能够正确地安装和调整消防设施。

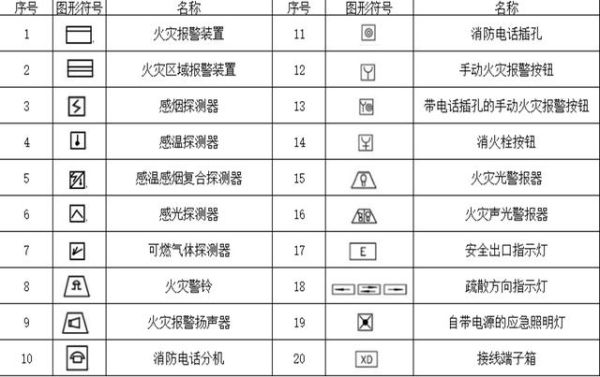

有相应的标识和符号，以便施工人员按照设计要求进行安装。以下是一些可能出现在消防上喷和下喷图纸中的符号和标识：

上喷：上喷是指沿着建筑物顶部或天花板安装的喷头。在消防设计图纸中，上喷通常用一个圆形符号来表示，符号中心会有一条箭头指向喷头位置，并伴有相应的文字说明。在图纸上还会标注喷头的距离、数量、类型、作用范围等信息。

下喷：下喷是指在建筑物内部地面、天花板等位置安装的喷头。在消防设计图纸中，下喷通常用一个椭圆形符号来表示，符号中心同样会有一条箭头指向喷头位置，并伴有相应的文字说明。在图纸上还会标注喷头的距离、数量、类型、作用范围等信息。

消防图纸符号si代表什么？

消防图纸中的SI表示总线隔离器，一般安装在顶上；I/O表示输入输出模块，一般安装在配电箱（柜）内。

消防报警图纸的方框里面的SI指的是隔离器（隔离模块）。

总线短路隔离器

SI代表的是总线短路隔离器。 在二总线制电气火灾监控系统中，若系统分支总线出现故障(例如短路)时，会造成整个系统整体的瘫痪。 总线隔离模块的设置就可使上述问题得到解决。

消防图纸里SI表示隔离摸块。

到此，以上就是小编对于消防设计图标识的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
