暖通图纸包括哪些？

暖通图纸包括：空调，排烟（风），送风等。

暖通空调图纸到底怎么看？

暖通空调图纸这样看:

1、设计说明

设计说明：设计概况，设计参数；冷热源情况；冷热媒参数；空调冷热负荷及负荷指标；水系统总阻力；系统形式和控制方法。

2、施工说明

施工说明：使用管道、阀门附件、保温等的材料，系统工作压力和试压要求；施工安装要求及注意事项；管道容器的试压和冲洗等；标准图集的采用。

3、什么是图例

图例是用表格的形式列出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。

4、设备材料表

设备材料表一般都要列出系统主要设备及主要材料的规格、型号、数量、具体要求。但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。

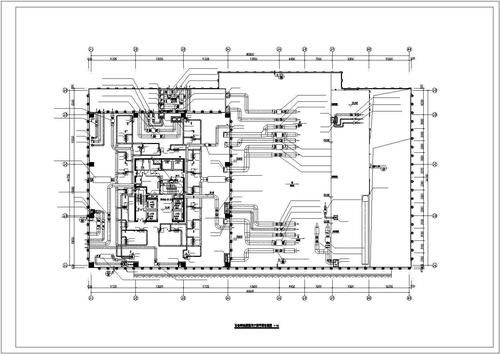

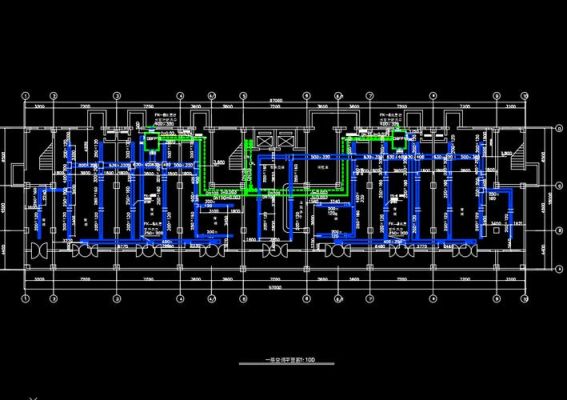

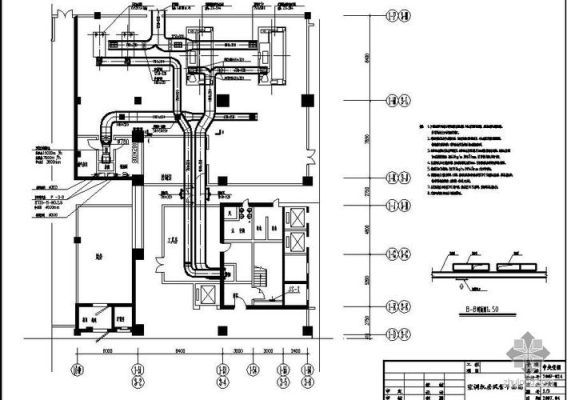

5、暖通平面图

暖通图纸AH代表什么？

AH是Airflow Coefficient的简称，意思是气流系数，它是衡量管道横截面积大小的一个重要指标。一般来说，管道的AH值越大，其能够传递的空气量就越大。因此，在设计通风系统时，需要根据具体的需求来确定管道的AH值。

al指的是低温示警；ah的含义是高温示警。它们的作用是在外界环境温度低于或超出预先设定值是发出警示，并采取一定动作。

到此，以上就是小编对于酒店暖通设计图纸大全的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
