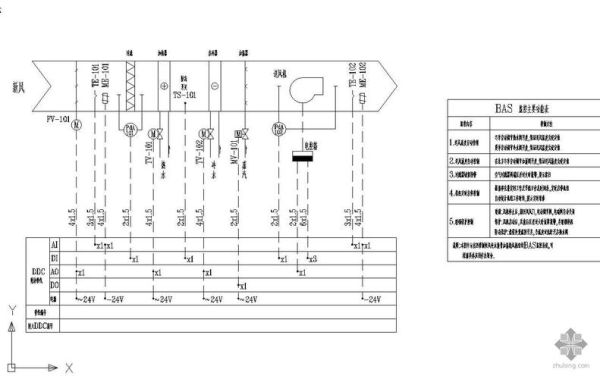

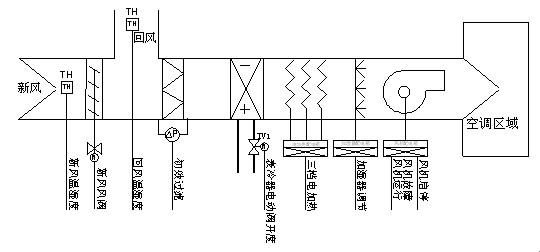

风机控制箱ba控制是什么意思？（空调新风机DDC监控系统设计图）

1. 风机控制箱ba控制是什么意思？
2. 消防弱电七种颜色线都代表什么？
3. ddc和消防联动可以一起用吗？

风机控制箱ba控制是什么意思？

1、BA是对分布于监控现场的区域智能分站，即DDC进行连接。BA系统中，流量传感器常用的是电磁流量计，由法拉第电磁感应定律知，在磁场中运动并切割磁力线的导体中会有感应电动势产生，此感应电动势与流体的体积流量呈线性关系。

2、BA系统通过特定的末端设备，实现对楼宇机电设备集中监控和管理的专业楼宇自动化控制系统。楼宇自控系统利用先进的计算机监控技术对建筑物内的各种机电设备进行集中监控，为用户提供舒适的受控环境，并在此基础上通过资源的优化配置和系统的优化运行实现节能

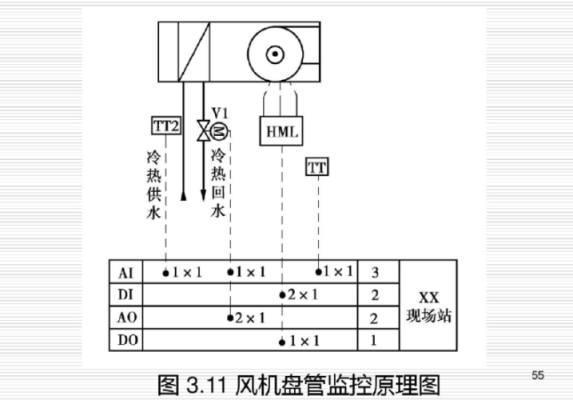

3、BA基于现代控制论中分布式控制理论而设计的集散型系统。风机控制是指风机由RTU系统按每天预先编排的时间假日程序来控制风机的启停并记录运行时间累积。在配电回路故障条件下禁止开机。

风机控制箱ba控制是指联入智能楼宇设备管理系统。

消防弱电七种颜色线都代表什么？

黄色线：消防报警总线。

紫色：消防电话、手报、警铃（应分开）

兰色：模块和消火栓按钮线（应分开）

1、信号线：一般为阻燃/耐火红蓝双绞软线(红正蓝负)，感烟探测器、感温探测器手动报警按钮信号模块及等连在信号线上。如水流指示器、报警阀、防火阀、快速放气阀等通过信号模块连在信号线上和报警主机连接。

2、电源线:一般为阻燃/耐火红黑双绞软线或阻燃BV硬线(红正黑负)，控制模块即需要连接信号线也需要连接电源线。报警警铃如带地址直接接信号线线和电源线。如不带地址需通过控制输出模块连接信号线电源线上。如补风阀、排烟阀、电动阀、电动排烟口、送风机、补风机、排烟风机、空压机控制及强切非消防电源、电梯通过控制模块和信号线及电源线和报警主机连接。

ddc和消防联动可以一起用吗？

不可以，各自实现的功能不一样，控制的对象不同、布线形式也不一样。

火灾专自动报警系统的属供电线路、消防联动控制线路应采用耐火铜芯电线电缆，报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。

1消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号，并接受相关设备的联动反馈信号。

2

消防联动控制器的电压控制输出应采用直流24V，其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。

3

各受控设备接口的特性参数应与消防联动控制器发出的联动控制信号相匹配。

4

消防水泵、防烟和排烟风机的控制设备，除应采用联动控制方式外，还应在消防控制室设置手动直接控制装置。

到此，以上就是小编对于空调新风机ddc监控系统设计图纸的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
