家装给排水平面图纸怎么看？（房子给排水设计图纸）

1. 家装给排水平面图纸怎么看？
2. 室内给排水施工图怎么画？
3. 给排水图纸上hyl表示什么意思？

家装给排水平面图纸怎么看？

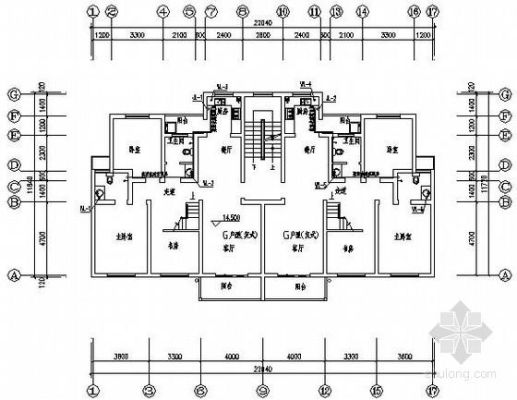

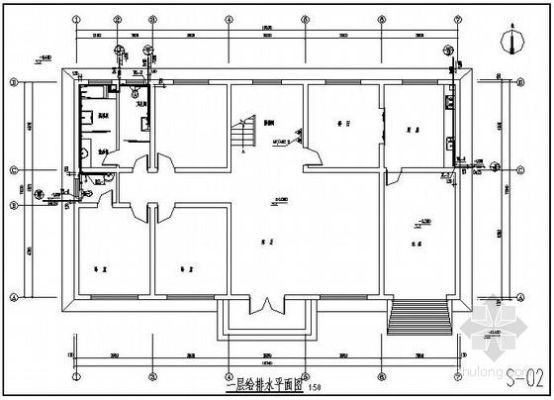

家装给排水平面图纸是用来展示房屋内部给水和排水管道的布局和连接方式的图纸。在图纸上，通常会标注出水源、水龙头、下水道、马桶等设备的位置和管道的走向。

通过观察图纸，可以了解到每个设备的具体位置和管道的连接方式，以便在施工过程中进行准确的安装和布置。同时，还可以根据图纸上的尺寸标注，进行材料的采购和施工的预算。因此，对于家装给排水平面图纸的正确理解和解读是确保施工质量的重要一步。

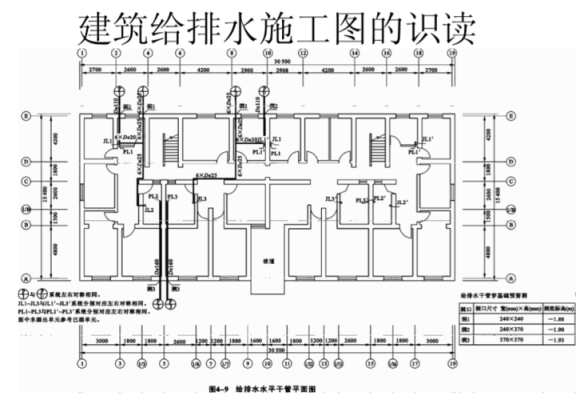

室内给排水施工图怎么画？

水说明图、平面图、系统图、大样图

给排水图纸上hyl表示什么意思？

给排水图纸上hyl表示虹吸雨水立管。在不同设备中立管的作用是各不相同的，但主要是对设备上部和下部的物料进行输送。例如各种类型的分离塔大部分都有两相逆流流动，立管便可对两个塔板间的物料进行输送。

到此，以上就是小编对于房屋给排水图的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
