小小鸟 装修知识 2025-04-03 14:04:49 95 0 方案草图：细分可有概念草图；平面布局草图；立面草图。可以有尺寸标注，也可没有尺寸标注，只和方案设计的深度相关了。

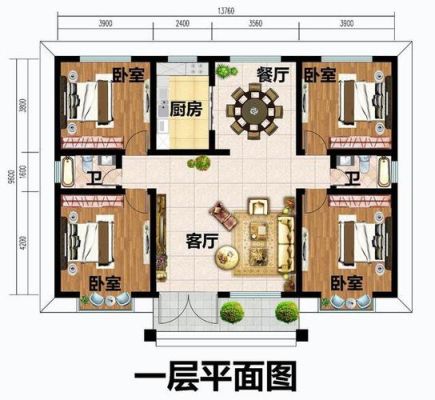

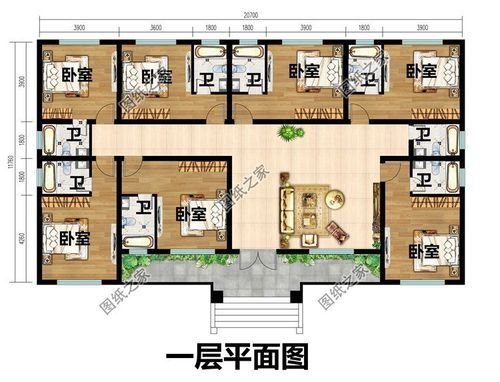

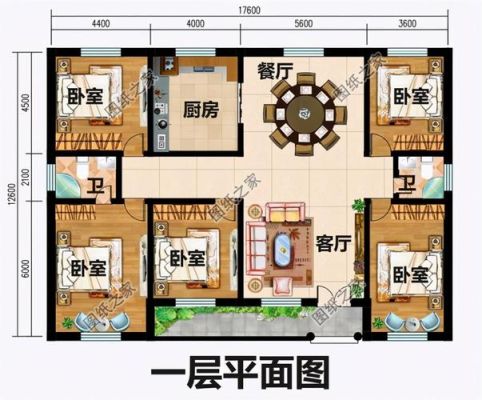

平面布局图：细分一层平面图，二层平面图，三层平面图；
总平面图：详细反映自建房四周情况的说明图；
立面图：有正立面图，侧立面图，背立面图，还可细分立面阴影图（就是有阳光照面时的立体一些的效果图）
效果图：可十分逼真反映房屋建成后的真实效果的透视图；
物业必须有全套图纸，即小区的规划方案文本，小区所有的施工图纸，包括所有房子、地下室、门卫等附属建筑，这个图纸还必须是图审过的图纸，而且经过设计变更的也必须含在里面，这样，业主进场后，由于种种原因要知道图纸的情况，就不会找不到证据了。
个人认为，物业不仅应该有房屋的图纸，而且应该有全套的图纸。因为物业如果想对其管理的所有的房屋很好的进行管斑，就必须要有图纸。例如那些墙体是承重墙体(承重墙体必须保护好，不能破坏)，哪些地方是消防管道。如不了解详情，就有可能出现安全隐患，甚至事故。
物业公司在入驻所服务的社区时，建设单位会给物业公司提供全套的物业房屋图纸，以便物业公司对所服务物业的维修和保养。
到此，以上就是小编对于住宅设计图全套有几张图纸的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
