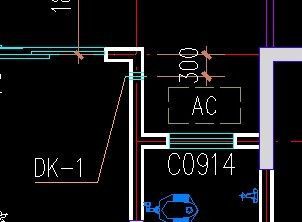

小小鸟 装修知识 2024-11-23 04:22:32 78 0 DK表示洞口（一般建施的施工图里看到的都是这个意思）DK后面的数字表示开洞的宽度和高度（例如：DK1221就表示此处有洞口1200mm宽、2100mm高）还有其他的譬如：MLC2421、C0915、乙级防火M1624 等等中的数字都是前两个数字表示宽、后两个数字表示高的。
建筑图纸DK表示洞口。

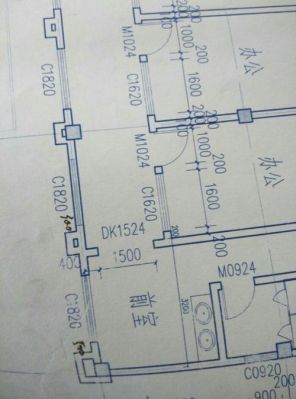

一般情况下，图纸会同时标上洞口尺寸，如：dk1020，表示洞口大小为1000x2000平方毫米的洞口。
建筑施工图纸中一般有预留洞口。建筑施工图纸中一般的预留洞口为大于300的洞口，其余的主要根据各专业施工图纸为准。我国国内对建筑施工图纸中表述的“洞口尺寸”默认均为结构预留洞口的尺寸，不含装饰面层。
门窗洞口大小的预留规范
在＂民用建筑设计通则＂中有注明：门窗加工的尺寸，应按门窗洞口设计尺寸扣除墙面装修材料的厚度，按净尺寸加工。
铝合金是左右25cm.塑钢是左右15cm,例如洞口是1500*1500，门窗为1450*1450。
正常情况下，应该是窗洞口每侧预留出15~20.这样带窗安装完成以后，在做保温等沿口处理。规范是：窗口留设应和图纸尺寸相同，门口应根据图纸尺寸每侧缩尺15mm左右，即抹灰厚度。
门窗洞口在图纸设计的时候就规划好，施工方应按照图纸的设计规格将洞口预留好，方便安装及施工。
