小小鸟 装修知识 2024-09-20 11:19:26 52 0 你按照建筑制图规范上面的尺寸标注把CAD的标注样式设置好 然后注意 尺寸界线一般应与尺寸线垂直，必要时允许倾斜。
尺寸界线应超出尺寸线2～5mm左右 相同方向上同时有几条互相平行的尺寸线时，各尺寸线的间隔要一致（间隔一般为5～10mm），同时，将大尺寸注在小尺寸外面，尽量避免与其它的尺寸线和尺寸界线相交(我选择的是7mm) 然后第一道尺寸线与标注物的间隔一般为10mm 要有个性，不要偷抄

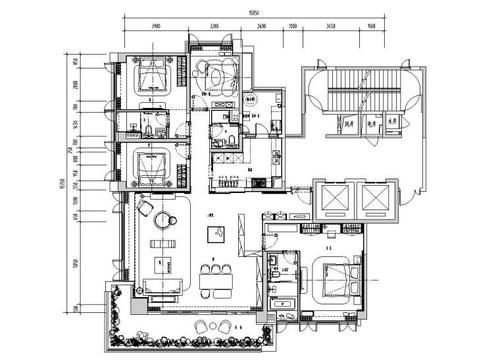

在进行CAD绘制楼层平面图时，需要注意以下几个方面：
1. 确定比例尺：根据图纸大小和绘制要求，选择合适的比例尺，一般常用的是1:100或1:50。
2. 统一标注：在绘制平面图时，需要对各个部位进行标注，包括房间面积、门的位置和开启方向、窗户等。这些标注需要统一使用符合规范的字体和大小，确保整个图纸的统一性。
3. 协调设计：在绘制平面图时要考虑建筑结构、水电布局、安防设计等，需要与相关设计人员、监理人员协调设计，确保图纸的合理性和可行性。
4. 注意精度：平面图需要十分准确，任何误差都可能会在后续工作中造成麻烦或加大成本。因此，在绘制平面图时需要保证精度，使用CAD软件自带的精度控制工具，确保线条精确、尺寸准确以及图形美观。
答: 在CAD绘制楼层平面图时需要注意以下事项。
因为楼层平面图是建筑设计的基础图纸，精度和准确性对后续工作的影响非常大。
1. 确定图层设置，分层绘制不同的建筑构件，如墙体、门窗、阳台等，图层名称和颜色要有明确规定。
2. 确定图纸比例和标注，建议选择常用比例，如1:100、1:200等，图纸要求标注清晰、准确。
3. 注意建筑平面的拓扑结构，注意各个房间、走廊、楼梯间的布局和空间分隔，避免错误和不必要的布局设计。
4. 注意检查平面图的错误、重叠和不切实际的元素，注意审查相关建筑设计标准和法规，确保平面图符合相关要求。
平面布置是指在设计或规划建筑、室内空间或景观时，将各个元素合理地安排在平面上的过程。它考虑了空间的功能需求、流线、比例、平衡和美感等因素，以达到最佳的空间利用和视觉效果。
平面布置需要综合考虑空间的功能性、实用性和美观性，通过合理的布局和组织，使空间达到舒适、高效和美观的效果。
在平面布置中，设计师需要考虑空间的尺度、形状、布局、家具摆放、通道设置等方面，以满足用户的需求和期望。
平面布置就是将一个建筑物画的平面图。
平面布置是指在设计和规划建筑、室内空间或其他场所时，将不同功能区域、家具、设备等元素按照一定的布局方式进行合理的安排和组织。平面布置通常考虑到使用者的需求、空间的大小和形状、流线性、功能分区等因素。
在建筑设计中，平面布置可以包括以下内容：
1. 功能分区：根据建筑的用途和功能，将空间划分为不同的区域，如起居区、卧室区、厨房区等。
2. 流线性：设计合理的流线，使人们在空间内移动时更加方便和顺畅，避免走路冲突和空间利用不当。
3. 家具摆放：将家具、设备等元素根据功能和美观的要求合理地摆放在空间中，以实现舒适、实用和美观的效果。
到此，以上就是小编对于室内设计中平面布局应注意什么问题的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
