小小鸟 装修知识 2024-09-20 12:09:45 68 0 在里面创建标高即可。如果是通过复制或者阵列命令进行创建的。需要在视图-平面视图这个路径找到创建的标高，并进行平面视图的创建。

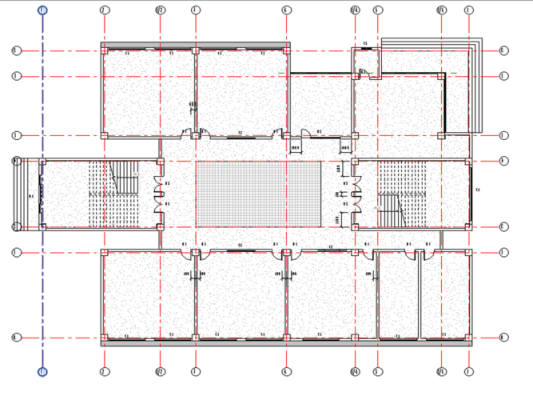

1. 新建楼层平面的方法很简单。

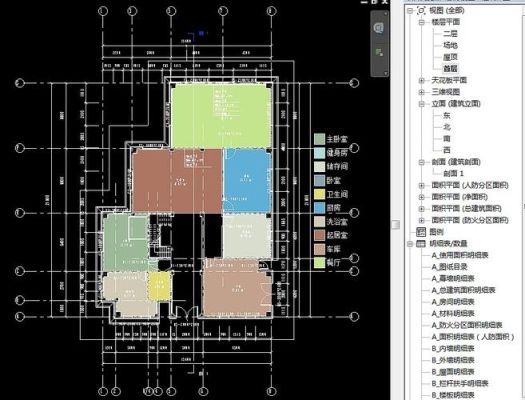

2. 首先，需要在项目浏览器中选择楼层平面视图，然后右键点击该视图，选择“复制”或“复制到剪贴板”选项，接着在同一文件中或者新建的文件中，右键点击“视图”文件夹，选择“粘贴”选项即可新建楼层平面。
3. 如果需要新建多个楼层平面，可以在新建一个楼层平面后，按住Ctrl键并拖动该视图，即可复制出多个楼层平面。
同时，也可以通过修改楼层高度的方式，新建不同高度的楼层平面。
总平面图中楼层高度可以有以下几种方法：第一，列表标注；第二，也可以写说明标注；第三，还可以用绝对高程标，把绝对高程标在屋顶平面图上。
总平面图一般不标注楼层高度，只会标注层数，比如24F就是24层。
楼层高度在立面图和剖面图中标注，从正负零考试标注，地下部分为负数，地上部分为正数，每一层层高累加，到顶层就是整栋楼的高度。层高和楼板厚度在旁边均有小标注，一目了然。
答，总平面图纸中楼层高度在楼层高度表中标注
分析，总平面图纸中有每层梁图，板图，柱图和墙图，且对于楼层高度和每层标高也有楼层高度表专门标注，便于查找，对于如楼梯，挑檐，门窗等特殊节点标高会有节点图特别注明
CAD图纸楼层标注是用一条引线引出，然后在引线上标注楼层标高。
楼层标高是有特定符号的，是在下划线上面加一个倒立三角形△，然后在倒立三角形底边延长线上标注楼层标高，楼层标高一般是从正负±0开始，表示水平线，往上是+，往下是－（表示水平面以下）。
Cad图纸楼层层高在平面上立面上还有剖面上都能看出来，每层都有详细的标高标注。
CAD设计图纸上，楼层层高指的是相邻两层楼板顶面的垂直距离。想要知道，就必须知道这两层楼板的相对标高是多少。一般有两种方法可以在图纸上查到：
一、看平面图：这两层楼板的平面图上都会在楼板中央位置标注楼板顶面的相对标高和楼板的厚度。查到后用上层楼板标高减去下层楼板标高就可以得到层高。
二、在相应楼板的剖面图上也会看到这两层楼板的顶面标高，看到后用上层楼板标高减去下层楼板标高就可以得到层高。
提示：在施工中，经常遇到同一处楼板平面图和剖面图标高数值不符的情况，施工前必须咨询设计院设计人员确定，不可自作主张。
