小小鸟 装修知识 2024-11-23 06:22:42 68 0 1、剖面图的数量是根据房屋的具体情况和施工实际需要而决定的。
2、剖切面一般横向，即平行于侧面，必要时也可纵向，即平行于正面。其位置应选择在能反映出房屋内部构造比较复杂与典型的部位，并应通过门窗洞的位置、若为多层房屋。
3、看剖面方向根据编号所在的一侧，就是眼睛所看的一侧。另外，剖面图都有方向指示，有箭头的，从一个面切割后朝哪个方向看，都有箭头指示的。
4、如果是多层建筑，应选择在楼梯间或不同层高、层数的部位。剖面图的图纸名称应与平面图上标明的剖面符号的编号一致。
5、剖面图的横坐标标明各点的位置，可以判断方向。

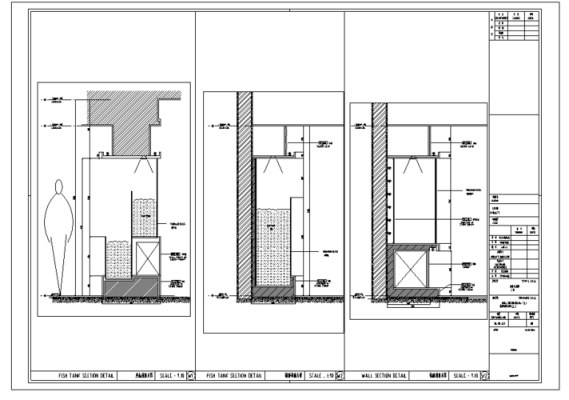

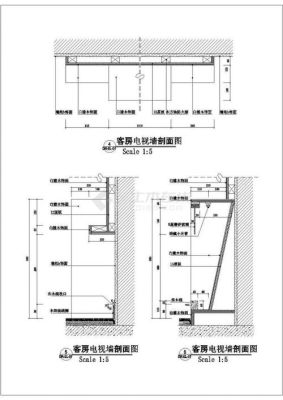

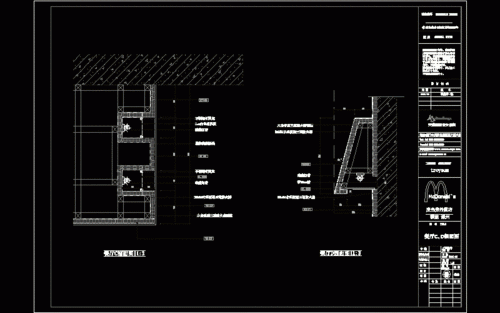

室内装修剖面图是室内设计师为了更清晰地展现装修设计方案而绘制的图纸，通过标注不同的线条、箭头、符号、色块等来表示建筑的结构和装修的各个部位，用于指导施工和解决施工中的问题。
在观看此类图纸时，需要注意了解图例和比例尺，理解不同线条和符号的含义，了解房屋的空间结构和各部位之间的位置关系，方便更好地理解和掌握设计方案，确保施工品质。
首先，装修图纸立面和剖面图是室内设计图纸中的两种基本类型，用于表现房间的立体结构和空间布局。
2. 在图纸上，立面图一般是从侧面或正面观察房间的结构，可以看到房间内外的墙壁、窗户、门等元素以及它们之间的相对位置关系。
而剖面图则是从上到下或从左到右剖开房间，可以看到房间内部的布局及各个构件的位置。
3. 在阅读装修图纸立面和剖面图时，需要仔细观察图形符号、比例尺和标注，理解每个元素的含义和相互关系，避免出现误解或错误。
4. 此外，还需要注意图纸的整体布局和设计意图，了解设计师的想法和要求，以便更好地理解和实施装修方案。
装修剖面图是从建筑物的侧面或者房间的侧面观察和绘制的。它展示了建筑物或房间的内部结构和布局，包括墙壁、地板、天花板、门窗、管道、电线等细节。
剖面图通常从地面或者地基开始，向上延伸到屋顶或者顶部。通过剖面图，人们可以清楚地了解建筑物或房间的空间布局和结构安排，以便进行装修和设计工作。
装修剖面图是从垂直于建筑物的一条虚拟剖面线的方向看，该剖面线通常位于建筑物的中心或主要功能区域。在该方向上，图纸展示了建筑物内部结构和构造的纵向剖面，包括墙体、地面、天花板、屋顶、管道、电线等各种建筑构件的位置、尺寸和布局，为施工人员提供了重要的指导和参考。因此，装修剖面图是非常重要的建筑图纸之一，能够帮助建筑师和施工人员更好地理解和规划建筑物的结构和布局。
要理解室内装修剖面图，首先需要了解图中的符号和标记。常见的符号包括墙体、门窗、家具、电器等。剖面图是建筑物在垂直方向上的切面图，可以展示墙体的结构、各种管道的布置以及家具的位置等。通过仔细观察图中的标记和尺寸，可以了解房间的布局、墙体的厚度、门窗的尺寸和位置等。同时，还需要结合平面图和立面图来综合理解整个室内空间的设计。熟悉常见的建筑术语和装修材料也有助于理解剖面图。如果对某些细节不清楚，可以咨询设计师或专业人士进行解答。
到此，以上就是小编对于室内设计剖切符号的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
