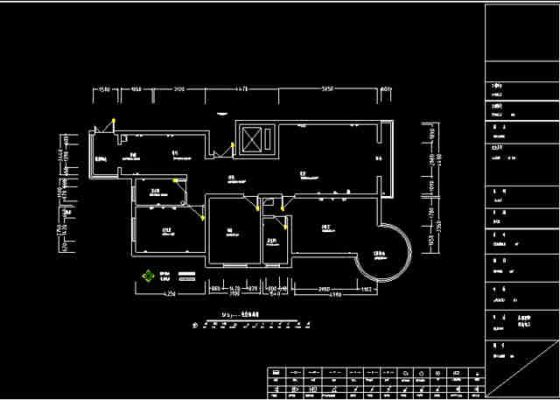

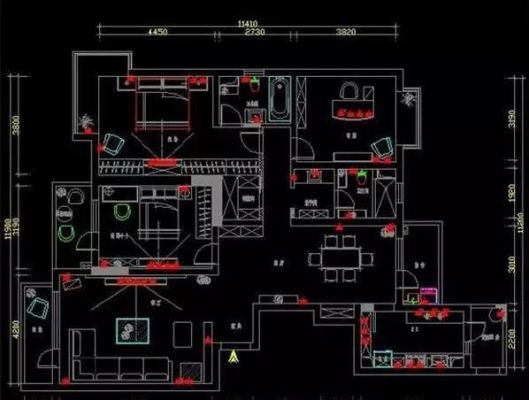

小小鸟 装修知识 2024-09-24 01:59:46 54 0 看Cad水电施工平面图需要掌握一些相关技能。
1. 首先，需要明确施工平面图是为了表达什么内容，如电气回路、水管布置等。
这样才能，准确理解平面图的设计原始意图。
2. 其次，需要掌握一定的CAD软件操作技能，比如如何打开dwg文件，如何调整图像视角，如何查看图层结构和元素属性等。
3. 最后，需要对电气、水管等相关知识有一定的了解，这样才能对平面图上的各种符号、线路、管道等元素进行识别和理解。
因此，看Cad水电施工平面图需要具备相关技能的支持，需要通过不断的学习和练习来掌握。
1. CAD水电施工平面图可以通过图例和比例尺等相关标志进行理解和阅读。
其中，图例是一种表示图形和符号含义的简单信息集，可用于显示标准化的图形，比例尺也是一种量度工具，用于确保图纸的准确比例。
2. 此外，还需要了解CAD水电施工平面图所表示的内容，比如管道、阀门、泵站、水箱等。
了解各个符号的意思和位置安排，可以帮助更好地理解CAD水电施工平面图并进行设计和施工。
3. 在阅读CAD水电施工平面图时，还需要注意整个系统或图纸的结构和布局，这样可以帮助更好地理解其中各个部分之间的关系和流程，从而可进行更准确和高效的施工。
看CAD水电施工平面图需要注意以下几点：1.需要一些基础的CAD软件操作知识和水电工程相关专业知识。
2.CAD水电施工平面图需要根据图例、标注、线型等图形信息理解水电设备布局、管线走向、布线原则等关键信息。
如果没有相关专业知识，就很难进行准确解读。
3.要了解CAD软件的基础操作技巧，比如如何放大缩小、如何选中对象、如何测量距离等；同时也需要了解水电工程相关的基础知识，比如流体力学、电路基础、管道布局原则等，才能更好地进行CAD水电施工平面图的解读。
您可以按照以下步骤进行操作：
确定位置：首先，确定水电系统图和平面图的位置。您可以将它们放在同一张纸上，或者使用电脑上的绘图软件将它们放在同一个文件中。
缩放和对齐：如果您使用纸质图纸，可以根据需要调整水电系统图和平面图的大小，使它们能够在同一张纸上清晰可见。确保它们的比例尺相同，以便准确对齐。
标记和连接：使用不同的颜色或线条类型，在平面图上标记出水电系统的相关部分，并将其与水电系统图中的对应部分连接起来。这样可以帮助您更清楚地理解水电系统在建筑物中的布局和连接方式。
添加说明：如果需要，您可以在图纸上添加文字说明或符号，以解释水电系统的具体功能或特点。这样可以帮助您更好地理解和使用水电系统。
综合查看：完成上述步骤后，您可以综合查看水电系统图和平面图，以获得更全面的建筑信息。通过比较两者，您可以更好地了解建筑物内部的布局和水电系统的位置，从而更好地进行规划和维护。
水电系统图和平面图结合起来一起看
看水电施图一定要让自己的大脑有很强的空间立体感，要有身临其境的感受跟着管道走。

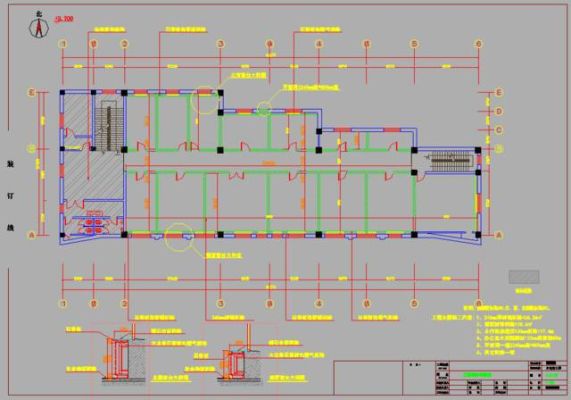

第一点、平面图和系统图:看水安装图纸的时候，需要将平面图和系统图对比看，这样才能明白管道的走向、不同地方不同内径、在什么地方需要分配水点、配水点标高是多少；
第二点、排水和用水设施：在看给水的时候，看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理；
第三点、 洗衣机给水点： 如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m（具体看设计），再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。
到此，以上就是小编对于平面水电设计图怎么画的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
