小小鸟 装修知识 2024-12-23 04:43:33 127 0 你好，装修图纸上的符号代表不同的装修元素和细节，用于表示各种建筑材料、家具、电器、设备、管道、电线等。这些符号通常是标准化的，并且在建筑行业中被广泛使用。以下是一些常见的装修图纸符号及其意义：
1. 墙体符号：表示不同类型的墙体，如实心墙、空心墙、隔墙等。
2. 窗户和门的符号：用于表示不同类型和尺寸的窗户和门，如推拉窗、落地窗、防盗门等。
3. 家具符号：用于表示不同类型和布局的家具，如床、沙发、餐桌等。

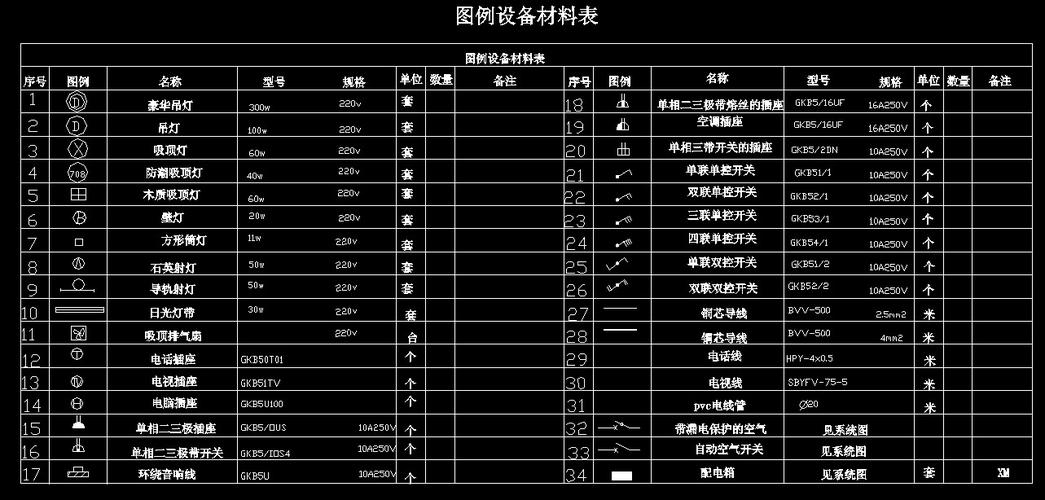

4. 水电设备符号：用于表示水管、排水管、开关、插座等电器设备的位置和连接。
5. 灯具符号：用于表示各种类型和位置的灯具，如吊灯、壁灯、筒灯等。
6. 地板和墙面材料符号：用于表示不同类型和材质的地板和墙面材料，如木地板、瓷砖、壁纸等。
7. 空调和暖气符号：用于表示空调室内机、室外机、暖气片等。
8. 安全设备符号：用于表示消防设备、煤气报警器、烟雾报警器等安全设备。
这些符号在装修图纸中起到了统一和明确的作用，帮助施工人员理解和执行设计方案。
以下是一些常见的装修图纸符号及其常见代表的意义：
1. 门和窗：通常使用图形表示，例如方块代表门，并在其内部标注开启方向。窗户则使用不同的形状和标识。
2. 墙体：可以用粗细不同的线或符号来表示不同类型的墙体，如实心线表示承重墙，虚线可以代表非承重墙。
3. 水电管线：使用不同的线型和符号来表示水管、排水管、电线等。例如，实线代表冷水管，虚线代表热水管，点线代表排水管。
4. 插座和开关：使用特定的符号来表示插座和开关，如小圆点表示插座，类似“开”和“关”标记的图形表示开关。
5. 家具和设备：使用简化的图标来表示家具、厨房设备、浴室设备等。
6. 标尺和度量：标识尺寸、长度和角度的符号，如箭头和数字等。
7. 地板和地砖：一般使用不同的纹路和符号来表示不同类型的地板和地砖。
这些符号的具体含义可能会因地区、行业和设计师的个别习惯而有所不同，因此在解读装修图纸时，最好参考图例和设计师提供的说明。如果您对特定的符号有疑问，建议咨询设计师或具有相关经验的专业人士。
装修图纸上的符号代表不同的功能和含义,以下是一些常见的符号及其含义:

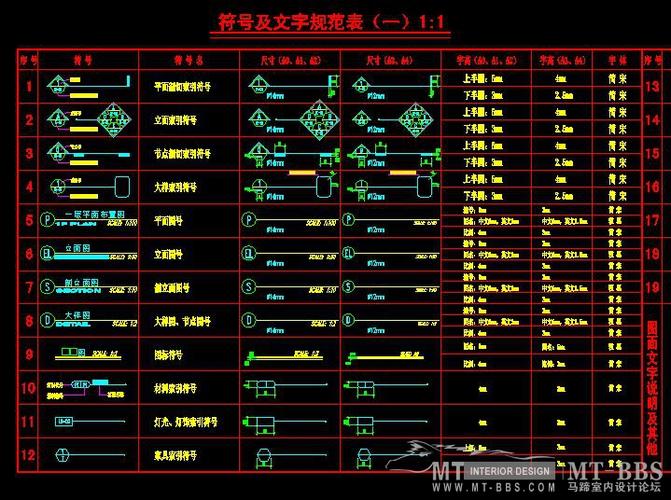

1. 尺寸符号:表示具体的尺寸和大小,如尺寸标注符号中的L、W、H等,表示长、宽、高的尺寸。
2. 文字符号:表示图纸上的文字说明,如标注符号中的表、图、说明等,表示具体的设计说明或装修图纸内容。
3. 比例符号:表示比例关系,如比例标注符号中的1:1、1.5、2等,表示不同比例的比例关系。
4. 符号和箭头:表示装修图纸上的布局和方向,如箭头表示前进或后退,符号表示方向和位置。
5. 线条:表示装修图纸上的直线或曲线,如直线表示方向和位置,曲线表示流动和变化。
6. 标注符号:表示具体的尺寸、面积、重量、体积
一、装修图纸符号
1、54种建筑常用构件代号大全
2、柱代号
3、梁代号
4、墙柱代号
二、装修图纸符号注意要点
建筑装饰图名符号是指在建筑装饰图纸上用来表示各种装饰元素的图形符号。它们被用来代表不同的装饰材料、装饰方式、装饰构件等，在图纸上清晰地展示了建筑物的外观和装饰效果。
图名符号通常由精确的线条和几何图形组成，可以表示各种形状、大小、纹理和细节。在建筑装饰图纸上，不同的符号代表了不同的装饰元素，如墙面装饰、地面装饰、天花板装饰、窗帘装饰等。这些图名符号的标准化使用可以方便建筑师、设计师和施工人员之间的沟通和理解，确保装饰工作的准确性和一致性。
到此，以上就是小编对于装修设计图纸符号说明怎么写的问题就介绍到这了，希望介绍的2点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
