一层建筑图与一层结构图有什么区别？（一层设计没有结构图吗）

1. 一层建筑图与一层结构图有什么区别？

一层建筑图与一层结构图有什么区别？

区别很大，常常以不同的二张图纸来体现，具体区别如下:

一层梁配筋平面图:体现着一层结构中--每根梁的梁编号、每个编号梁的具体配筋、每根梁的断面尺寸及梁顶标高;虽然画有板，但不注明楼板的厚度、标高、配筋。

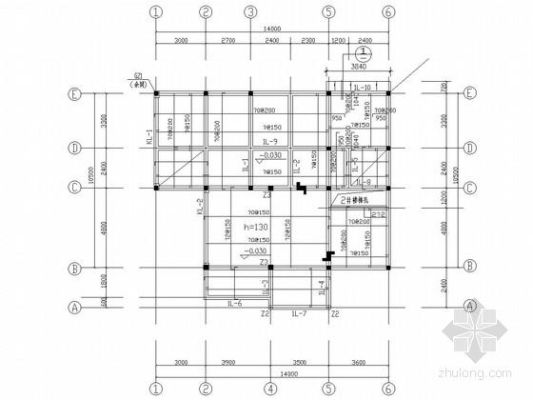

一层板配筋平面图:体现着一层结构中--每块楼板的厚度和标高(当另还有一层结构布置图时，楼板的厚度和标高仅在一层结构布置中体现，在一层配筋平面图中不予注明)、配筋;虽然画有梁，但不注明梁的断面尺寸、标高、配筋、编号。

看图时，记住一个规律：建筑图是俯视，也就是从上往下看，一层建筑图，就相当于在三分之二层高左右往下看到的情况；结构图则是仰视，比如，一层梁配筋图就是指一层顶板上的梁，梁顶标高就是二层楼面的标高，同样，二层梁配筋图就是指二层顶板上的梁了。?

基础梁一定是在基础底板里的，基础梁的底面是与地基垫层直接接触的。

到此，以上就是小编对于一层设计没有结构图吗为什么的问题就介绍到这了，希望介绍的1点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
