1、 槽钢楼板的关键一点就是槽钢两端的固定。固定方法主要有三种:
一种是在墙上用角钢做一个,并用膨胀螺丝锁在墙上,然后用槽钢固定在上面,也可以采用植筋的做法进行固定。此方法只限于两端墙面是承重墙或者刚好有横梁经过的地方,用膨胀螺丝固定于墙上,膨胀螺丝的间隔不超过200mm。
1.根据业主要求确定加建钢构楼板的位置
2.按照现场实况和结构要求做出钢构施工设计方案
3.经过和业主反复协商确定施工图纸和方案
4.墙体开槽或者铲除批荡层。购买钢材、铁板并涂刷防锈漆
5.焊接四周主梁,特别是承重主梁一定加强固定
现浇钢筋混凝土板的最小厚度不小于80mm。一般的楼板厚度是100mm。
钢结构楼板设计规范
板中受力钢筋的间距,当板厚h≤150mm时,不宜大于200mm;当板厚h>150mm时,不宜大于1.5h,且不宜大于250mm。我们家庭的跨度一般不大,所以如果采用二级螺纹钢筋的话,可以采用间距200mm。当时有客户告诉我,说有人用单层钢筋,其实,从家里的实际情况和设计规范来讲,单层钢筋是不合理的,一般是双层双向钢筋网片,在楼板中间上部钢筋可以断开,但四周的上面是需要负弯矩钢筋,如果不布负弯矩钢筋,就会出现裂缝,影响使用。

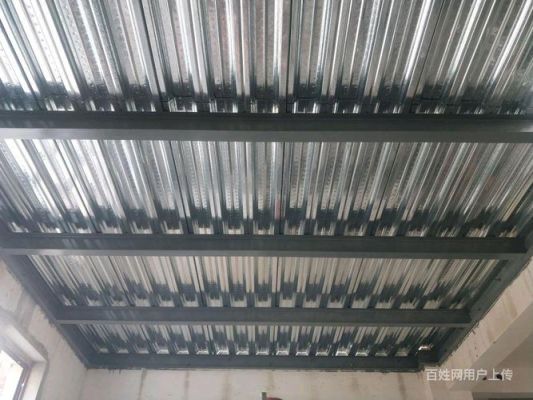

钢结构楼面主要靠钢龙骨承重,楼面钢板一般1.5至3亳米。
