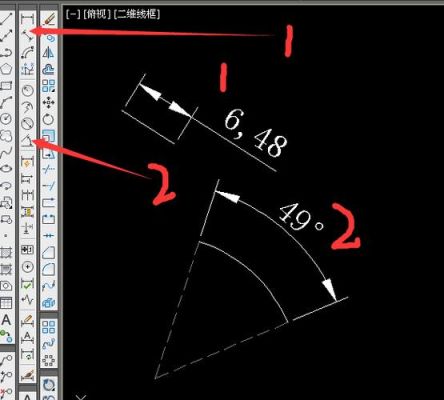

小小鸟 装修知识 2024-11-23 04:55:31 72 0 标注角度时，尺寸数字书写方向应一律水平。
标注水平尺寸时，尺寸数字的字头方向应（向上）；标注垂直尺寸时，尺寸数字的字头应（向左）；角度的数字一般按（水平）位置书写，当任何圆线通过尺寸数字都必须（断开）。

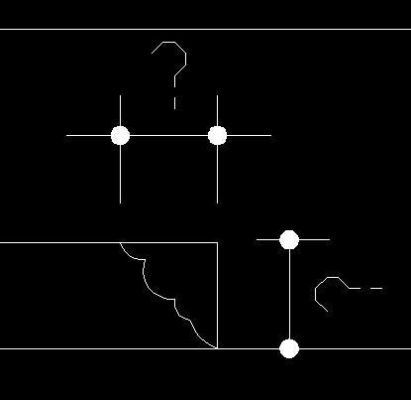

尺寸的组成：尺寸界线、尺寸线（包括终端箭头等）、尺寸数字。并用细实线画出。
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成。
5尺寸文字：表示实际测量值。系统自动计算出测量值，并附加公差、前缀和后缀等。用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。尺寸线两端的起止符表示尺寸的起点和终点。尺寸线平行所注线段，两端指到尺寸界线上。
7起止符：表示测量的起始和结束位置。系统提供多种符号供选用，用户可以创建自定义起止符。

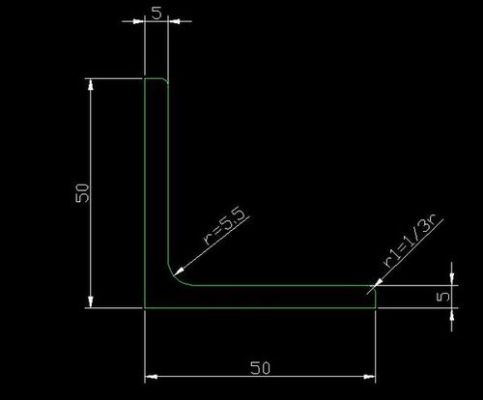

8尺寸界线：从被标注的对象延伸到尺寸线。起点自注点偏移一个距 标注尺寸的三要素 1. 尺寸界线——用来限定所注尺寸的范围。用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。超出尺寸线终端2-3mm。 2. 尺寸线（含有箭头）——用细实线绘制。要与所注线段平行。 3. 尺寸数字 标注尺寸的符号直径用“Ф”表示， 球用“SФ”、“SR”表示。半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（ ）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。实际上根本不是这样的，数字不必水平书写。3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
到此，以上就是小编对于装饰线条设计尺寸标准的问题就介绍到这了，希望介绍的1点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
