要在一张纸上画出三层办公楼的平面图，需要先确定建筑的总体布局和各层的分区。可以使用比例尺和尺子测量建筑的长度、宽度和高度，再按照比例将它们画在纸上。
可以使用不同的颜色或线条来区分不同的区域和功能，例如会议室、办公室、休息区等。在绘制过程中，需要注意比例、尺寸和比例关系的准确性，以确保平面图的准确性和可读性。
最后，检查绘制的平面图是否符合建筑要求和规定，并进行必要的修改和调整。
在一张图上分三个区域，用三个标题分层画出平面图。
三层办公楼的平面图可以用CAD的三视图在一张纸上画出来，而且正视图，俯视图，侧视图都可以画成剖视图，反映室内结构。这样，就可以完整的把三层办公楼平面图画好。
1、房屋施工图包括:
(1) 建筑施工图(简称建施)
建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等。
这类基本图有：首页图、建筑总平面图、平面图、立面图、剖面图以及墙身、楼梯、门、窗详图等。
(2) 结构施工图(简称结施)
结构施工图主要表达承重结构的构件类型、布置情况以及构造作法等。
这类基本图有：基础平面图、基础详图、楼层及屋盖结构平面图、楼梯结构图和各构件的结构详图等(梁、柱、板)。
(3) 设备施工图(简称设施)
设备施工图主要表达房屋各专用管线和设备布置及构造等情况。
这类基本图有：给水排水、采暖通风、电气照明等设备的平面布置图、系统图和施工详图。
建筑总平面图主要表现的是建筑与基地周边环境、道路等的关系，还有主体建筑的主入口、次入口的位置，各个建筑的层高数，等等。
总平面图上需要有指北针，标志整个基地的位置朝向，风玫瑰图标志整个基地的风向等地理风貌，总之，对于一套建筑图来说，总平是至关重要的，能体现设计者对整个基地环境以及建筑的整体把握。

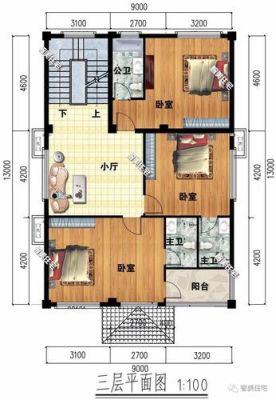

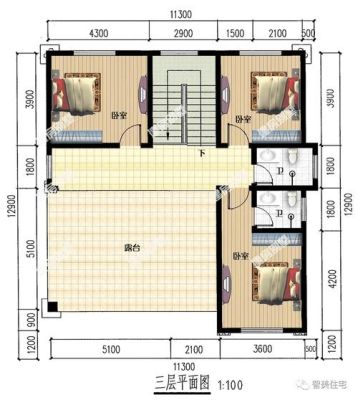

三层以上的建筑平面图需要表达建筑物的布局、空间分配、房间功能、楼层之间的连接等信息。平面图通常包括房间的位置和尺寸、门窗的位置和尺寸、楼梯和电梯的位置、走廊和过道的位置等。此外，平面图还可以表达建筑物的结构、设备管线、消防设施等信息，以便于施工和使用。
