钢筋图纸基础x和y代表什么方向？（建筑设计图纸钢筋图）

1. 钢筋图纸基础x和y代表什么方向？
2. 钢筋图里n和x代表什么？
3. 疑惑，为什么有些人说二层梁配筋图指一层的顶梁，也有说是二层的顶梁？

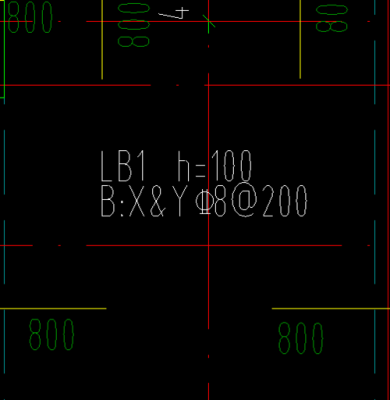

钢筋图纸基础x和y代表什么方向？

钢筋图纸基础中，x代表水平方向，y代表垂直方向
这是因为在钢筋图纸基础中，需要明确各个钢筋的位置和方向，为了保证工程质量和安全性，必须按照标准图纸明确要求的方向进行施工
此外，在实际施工过程中，还需要注意根据图纸中各个钢筋的位置和数量准确放置，避免出现差错，保证工程质量
同时，施工人员还需要具备一定的图纸阅读能力和操作技巧，确保按照图纸要求安排和执行工作

钢筋图纸基x和y伐表纵向和横向，也就是东西方向和南北方向。

图纸中的x代表是竖线，通俗说法就是竖向的钢筋。y代表的是横线钢筋，通俗说法就是横的钢筋。现在一般的钢筋技术人员都会看图纸。

钢筋图里n和x代表什么？

钢筋图中N表示抗扭腰筋，x代表方向。比如N4ф12表示此梁有4根直径12的抗扭钢筋，梁两侧各2根。有时会遇到G4ф12的，G表示构造钢筋，布置方法和上面一样。建议你多翻翻03G101图集，那里面有详细的钢筋平法表示的说明。

另外A一端悬挑，B两端悬挑，N抗扭筋,X方向，Y方向。通常有备注，指明图纸面对应XY方向。

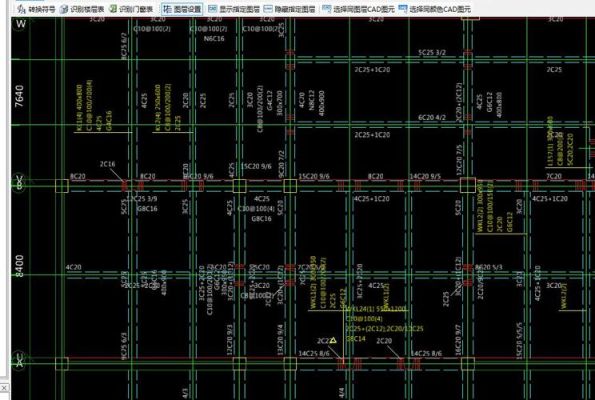

疑惑，为什么有些人说二层梁配筋图指一层的顶梁，也有说是二层的顶梁？

回答你的问题如下：

二层梁是一层的顶上的梁，也就是二层板底的梁，与底下室无关。

结构布置图一般情况下都不说几层的，是按标高来定，如：x.xxx标高梁定位配筋图。标高是指的梁顶标高。

如果现在在算二层砖墙，那应该看三层的梁。

到此，以上就是小编对于建筑设计图纸钢筋图怎么看的问题就介绍到这了，希望介绍的3点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
